Technische Daten
Tiefe | 317 mm |
Schutzart (IP) | IP54 |
Platzierung auf Schienensystem | universal |
Breite | 836 mm |
Bemessungsstrom | 250 A |
Mit transparentem Deckel | ja |
Werkstoff des Gehäuses | Kunststoff |
Anzahl der Gruppen | 2 |
Höhe | 1111 mm |
Sicherung | NH-Sicherung |
Anbaumöglichkeit | ja |

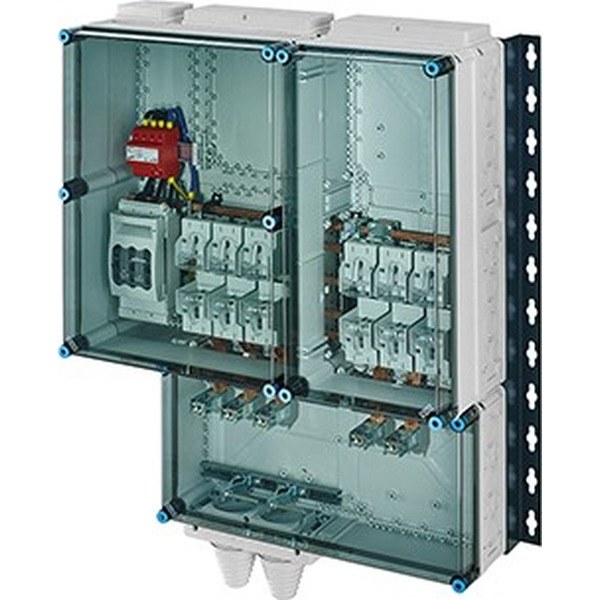

Beschreibung
Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Anschlussfertiger Hauptleitungsverteiler für den Vorzählerbereich, plombierbar, mit 2 Sicherungsunterteilen NH 1, 3-polig, auf 5-poligem Sammelschienensystem 400 A. Einsatz im ungemessenen Bereich nach Absprache mit örtlichem Netzbetreiber.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
