Technische Daten
Anschließbarer Leiterquerschnitt eindrähtig | 25..185 mm² |
Montageart | Direktmontage |
Farbe | grau |
Anschließbarer Leiterquerschnitt mehrdrähtig | 25..240 mm² |
Abschlussplatte erforderlich | nein |
Breite | 239 mm |
Werkstoff des Isolierkörpers | Duroplast |
Polzahl | 5 |
Ausführung elektrischer Anschluss 2 | Schraubanschluss |
Tiefe | 120 mm |
Betriebstemperatur | 55 °C |
Anzahl der Klemmstellen je Pol | 4 |
Bemessungsstrom In | 400 A |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 25..240 mm² |
Ausführung elektrischer Anschluss 1 | Schraubanschluss |
Explosionsgeprüfte Ausführung Ex e | nein |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | sonstige |
Bemessungsspannung | 690 V |
Beschreibung

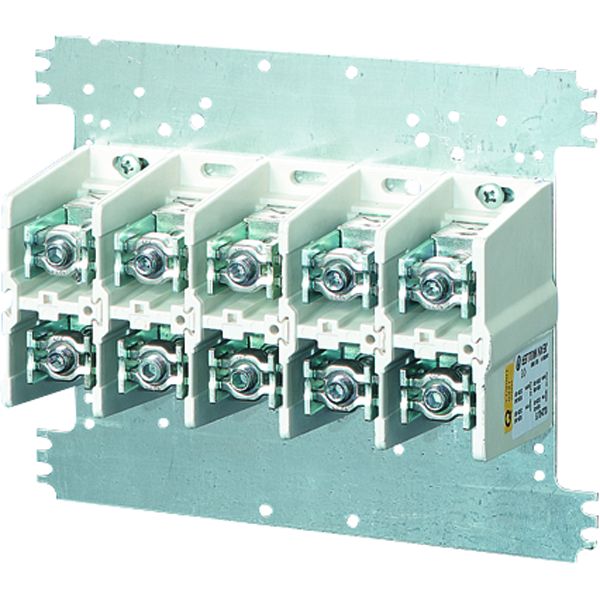

Einspeisungsklemme auf Montageplatte zum Einbau in Mi-Leergehäuse Größen 2 bis 8.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
