Technische Daten
Visualisierung | nein |
Bussystem KNX-Funk | ja |
Montageart | sonstige |

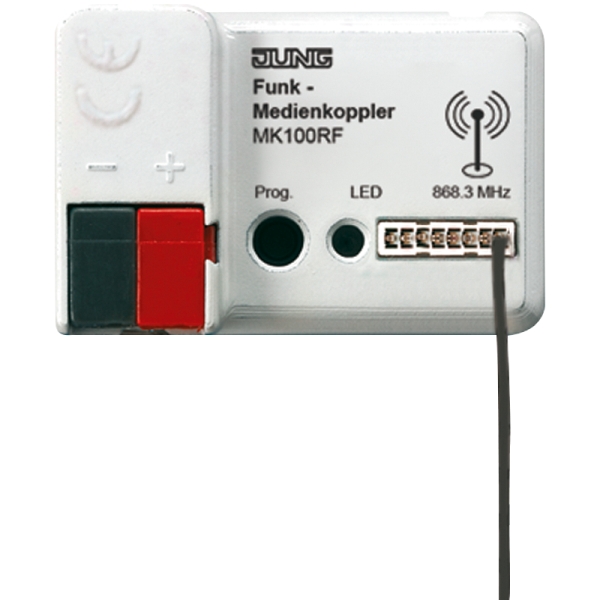

Ausführung | Medienkoppler |
Bussystem Powernet | nein |
Mit LED-Anzeige | ja |
Bussystem Funkbus | nein |
Bussystem LON | nein |
Bussystem KNX | ja |
Beschreibung
Projektierung und Inbetriebnahme mit ETS5 oder neuer Bestimmungsgemäßer Gebrauch Verbindung von KNX-Funknetzen mit leitungsgebundenen KNX-Linien Erhöhung der Funkreichweite in KNX-Funknetzen (Repeater-Betrieb, externe Versorgung 24 V DC, z.B. über Netzteil Art.-Nr. NT 2415 REG VDC) Montage in Gerätedose mit Abmessungen nach DIN 49073 in Kombination mit einer geeigneten Abdeckung Produkteigenschaften Einsatz als Medienkoppler in der Funktion als Bereichs- oder Linienkoppler (abhängig von der physikalischen Adresse) Verwendung als KNX RF Repeater möglich Filtereinstellungen und Filtertabellen Ab V01: KNX Data Secure kompatibel ab ETS 5.7.3 Ab V02: Einsatz als Segmentkoppler möglich ab ETS 6.0.5 Beeinflussung der Weiterleitung von Gruppentelegrammen (Routing) durch Filterfunktion im Kopplerbetrieb Unterstützung des vollen Adressbereichs (Gruppen 0-31) bei Filterfunktion Weiterleitung von Gruppentelegrammen (TP > RF, RF > TP) parametrierbar Weiterleitung von physikalisch adressierten Telegrammen (TP > RF, RF > TP) parametrierbar Weiterleitung von Broadcast-Telegrammen (TP > RF, RF > TP) parametrierbar Telegrammwiederholungen bei Übertragungsfehlern für Gruppen-, Broadcast- und physikalisch adressierte Telegramme auf der TP-Seite einstellbar Telegrammbestätigung für Gruppen- und physikalisch adressierte Telegramme auf der TP-Seite parametrierbar Konfigurationssperre einstellbar (Programmieren nur über TP oder RF) Status-LED Umsetzung und Erzeugung von RF-System-Broadcast-Telegrammen Unterstützung von Long-Frames Safe-State-Modus zum Anhalten des Applikationsprogramms (z. B. wenn das Gerät durch eine fehlerhafte Projektierung oder Inbetriebnahme nicht korrekt funktioniert) Funktion zum Rücksetzen in den AuslieferungszustandInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
