Technische Daten
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung | 133,5 mm |
Tragorgan | ohne |
Spezifizierung Mantelmaterial | sonstige |
Raucharm nach EN 61034-2 | nein |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40..80 °C |
Rauchentwicklungsklasse nach EN 13501-6 | ohne |
Leiternennquerschnitt | 2,5 mm² |
Säureentwicklungsklasse nach EN 13501-6 | ohne |
Zul. Kabelaußentemperatur bei Montage/Handling | -15..70 °C |
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 35,6 mm |
Nennspannung U0 | 300 V |
Flammwidrig | nach IEC/EN 60332-1-2 |
Halogenfrei nach EN 60754-1/2 | nein |
Ader-Kennzeichnung | Ziffern |
Brandverhaltensklasse nach EN 13501-6 | Eca |
Spezifizierung Aderisolation | sonstige |
Mantel-Farbe | grau |
Abtropfverhaltensklasse nach EN 13501-6 | ohne |
Leiter-Klasse | Kl.5 feindrähtig |

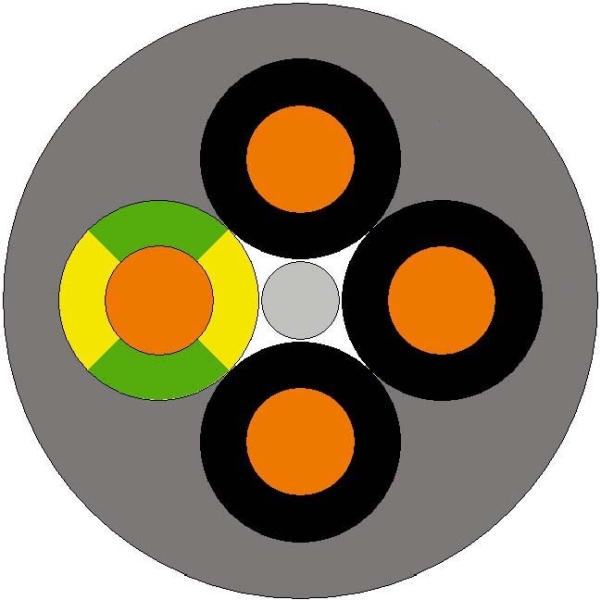

Ader-Zahl | 4 |
Kältebeständig nach EN 60811-504+505+506 | nein |
Ölbeständig nach EN 60811-404 | nein |
Anzahl der Schutzleiter | 1 |
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung | 89 mm |
Kabelgeometrie | rund |
Schirm über Verseilung | ohne |
Verseilelement | nein |
Außendurchmesser ca. | 8,9 mm |
Mit Schutzleiter | ja |
Schirm über Verseilelement | ohne |
Mantelmaterial | Polyvinylchlorid (PVC) |
Nennspannung U | 500 V |
Werkstoff der Aderisolation | Polyvinylchlorid (PVC) |
Torsionsschutz | nein |
Beschreibung
Platzsparend aufgrund kleiner Kabeldurchmesser, Hohe elektrische Sicherheit durch 4 kV Prüfspannung. Anwendungsgebiete: Anlagenbau Maschinenbau Heiz- und Klimatechnik Kraftwerkstechnik Veranstaltungstechnik. Feste Verlegung als auch gelegentlich flexibler Einsatz ohne Zugbeanspruchung bei freier, nicht ständig wiederkehrender Bewegung. Trockene oder feuchte Räume, bei normaler mechanischer BeanspruchungInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
