Technische Daten
Nennspannung | 230 |
Befestigungsart | Krallen-/Schraubbefestigung |
Lichtwertspeicher | nein |
Min. Tiefe der Gerätedose | 46 |
Montageart | Unterputz |
Verwendbar mit Bewegungsmelder | nein |
Nebenstelleneingang | nein |
Verwendbar mit Funktaste | nein |
Verwendbar mit Taste | ja |
Zusammenstellung | Basiselement mit zentraler Abdeckplatte |
Verwendbar mit Präsenzmelder | nein |
Frequenz | 50-60 |
Transparent | nein |
Verwendbar mit IR-Taste | nein |
Verwendbar mit Zeitschalter/Timer | nein |
Beschreibung

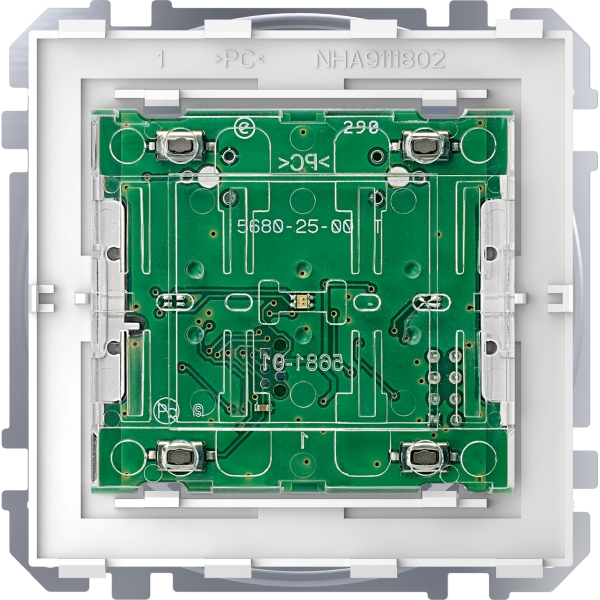

00 Für System Design. Zur Ansteuerung aller Geräte einer PlusLink-Linie mit PlusLink-Eingang. Das Gerät verfügt über einen PlusLink Ausgang. Für die Steuerungsfunktion über PlusLink wird eine separate Ader in der Installation zu den empfangenden Geräten benötigt. Mit Krallen- und Schraubbefestigung. Mit Schraubklemmen. Funktionen -Linien-Steuerung über einen PlusLink Ausgang. Jalousien/Rollladen steuern, Lamellenverstellung. Nennspannung AC 220/230 V, 50/60 Hz. Ausgang 1xPlusLink. Neutralleiter nicht erforderlich (2 Leitersystem). Anschlussquerschnitt max. 2x2,5 mm². Zu komplettieren mit Wippe für Taster-Modul 2fach System D MEG5220-03xx. Wippe für Taster-Modul 2fach (Szene1/2,blank) System D MEG5226-03xx. Wippe für Taster-Modul 2fach (Szene1/2, 1/0) System D MEG5228-03xx. Wippe für Taster-Modul 2fach (Szene1/2, Pfeile Auf/Ab) System D MEG5227-03xx. Zubehör PlusLink-Erweiterung MEG5130-0000. Hinweis Alle Steuerungsfunktionen sind im Modul enthalten. Ein Einsatz ohne aufgestecktes Modul ist funktionslos.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
