Technische Daten
Verwendbar mit IR-Taste | ja |
Nennspannung | 230 |
Verwendbar mit Bewegungsmelder | nein |
Frequenz | 60 |
Dimmung DALI | nein |
Dimmung Touch and Dim | nein |
Dimmung DSI | nein |
Lichtwertspeicher | nein |
Bemessungsstrom | 10 |
Min. Tiefe der Gerätedose | 46 |
Dimmung 1-10 V | ja |
Verwendbar mit Taste | nein |
Montageart | Unterputz |
Verwendbar mit Funktaste | nein |
Dimmung herstellerspezifisch | nein |
Gerätehöhe | 73 |
Steuerstrom | 50 |
Bedienungsart | Dreh-/Druckknopf |
Verwendbar mit Präsenzmelder | nein |
Gerätetiefe | 32 |
Nebenstelleneingang | nein |
Gerätebreite | 73 |
Verwendbar mit Zeitschalter/Timer | nein |
Dimmung mit Push-button | ja |
Beschreibung

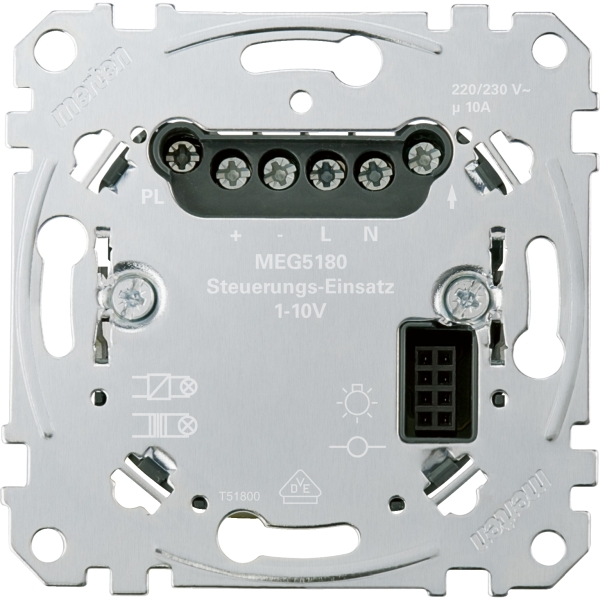

00 Für Leuchtstofflampen mit EVG, elektronischem Trafo mit 1-10 V Schnittstelle. Mit Krallen- und Schraubbefestigung. Mit Schraubklemmen. Funktionen: -Schalten und Dimmen von einem Ausgang. Es wird durch das Modul die Art und Weise festgelegt, wie die Funktion des Einsatzes genutzt wird. Externe Ansteuerung über einen PlusLink Eingang. Memory-Funktion. Nennspannung: AC 220/230 V, 50/60 Hz. Nennstrom: max. 10 A, cos Phi 0,6. Steuerstrom: max. 50 mA. Lastart: max. 25 regelbare EVG (1-10 V). Ausgänge: 1xSchließer, 1x (1-10 V). Max. Schaltleistung: Glühlampen: 2200 W. HV-Halogenlampen: 2000 W. NV-Halogenlampen mit gewickeltem Trafo: 500 VA. Elektronische Trafos: 1050 W. Kapazitive Last: 10 A, 140 uF. Neutralleiter: erforderlich (3 Leitersystem). Anschlussquerschnitt: max. 2x2,5 mm². Zu komplettieren mit: Taster-Modul Basic, 1fach System M MEG5110-0300, System Design MEG5110-60xx Taster-Modul Basic, 2fach System M MEG5120-0300, System Design MEG5120-60xx Taster-Modul Comfort, 1fach System M MEG5111-0300. System Design MEG5111-60xx Taster-Modul Comfort, 2fach System M MEG5121-0300, System Design MEG5121-60xx Taster-Modul Comfort Plus mit IR, 1fach System M MEG5112-0300. Taster-Modul Comfort Plus, 2fach System M MEG5122-0300. Wiser Taster-Modul, 1fach System M MEG5113-0300, System Design MEG5113-60xx Wiser Taster-Modul, 2fach System M MEG5123-03xx, System Design MEG5123-60xx Drehregler-Modul System M MEG5252-03xx/-04xx. ARGUS 180 UP Sensor-Modul System M MEG5710-03xx/-04xx, System Design MEG5710-60xx ARGUS 180 UP Sensor-Modul mit Schalter System M MEG5711-03xx/-04xx, System Design MEG5711-60xx. ARGUS Präsenz 180/2,20 m UP Sensor-Modul System M MEG5530-03xx/-04xx ARGUS Präsenz Sensor-Modul mit IR MEG5522-00xx Zeitschaltuhr-Modul Standard System M MEG5754-03xx/-04xx Zeitschaltuhr-Modul System M MEG5755-03xx/-04xx. System Design MEG5755-60xx Sender: Nebenstelle Plus, 1fach System M MEG5119-0300, System Design MEG5119-60xx Nebenstelle Plus, 2fach System M MEG5129-0300, System Design MEG5129-60xx Zentralstellen-Einsatz MEG5190-0000. Zubehör: PlusLink Verteiler (3 Phasen) MEG5130-0001. PlusLink-Erweiterung MEG5130-0000.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
