Technische Daten
Gerätebreite | 71 |
Nebenstelleneingang | nein |
Dimmung mit Push-button | ja |
Verwendbar mit Zeitschalter/Timer | ja |
Gerätetiefe | 32 |
Dimmung 1-10 V | nein |
Bedienungsart | externe Betriebsmodule |
Verwendbar mit Bewegungsmelder | ja |
Verwendbar mit Funktaste | ja |
Verwendbar mit IR-Taste | nein |
Dimmung DALI | ja |
Montageart | Unterputz |
Verwendbar mit Präsenzmelder | ja external operation modules |
Frequenz | 60 |
Dimmung herstellerspezifisch | nein |
Verwendbar mit Taste | ja |
Nennspannung | 230 |
Dimmung DSI | nein |
Dimmung Touch and Dim | nein |
Steuerstrom | 30 |
Min. Tiefe der Gerätedose | 46 |
Lichtwertspeicher | ja |
Gerätehöhe | 71 |
Beschreibung

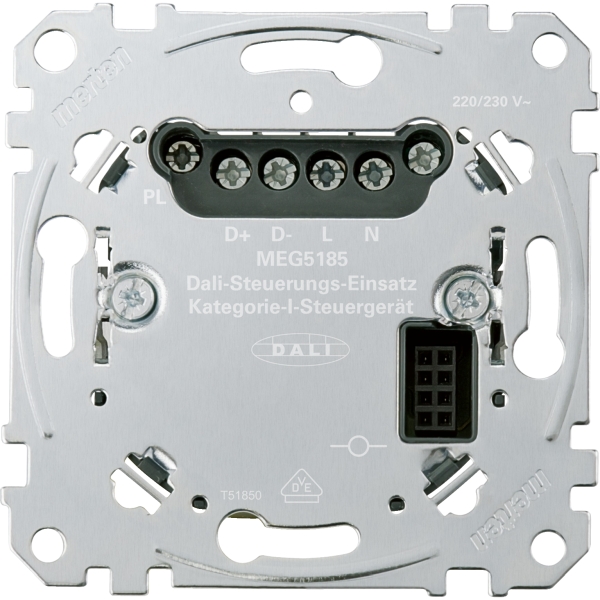

00 Zur Ansteuerung von bis zu 15 DALI-EVG. Mit Krallen- und Schraubbefestigung. Mit Schraubklemmen. Funktionen: -Schalten und Dimmen von DALI-EVG. Es wird durch das Modul die Art und Weise festgelegt, wie die Funktion des Einsatzes genutzt wird. Externe Ansteuerung über einen PlusLink Eingang. Überlast- und kurzschlussfest. Memory-Funktion. An einer DALI-Linie können bis zu 6 DALI-Steuerungs-Einsätze angeschlossen werden, jedoch darf die maximale Anzahl von 64 DALI-EVG und 300 m Leitungslänge nicht überschritten werden. Nennspannung: AC 220/230 V, 50/60 Hz. Typ: Kategorie-I-Steuergerät. Lastart: max. 15 regelbare DALI-EVG. DALI-Ausgangsstrom: max. 30 mA. DALI-Ausgangsspannung: DC 15 V. Neutralleiter: erforderlich (3 Leitersystem). Anschlussquerschnitt: max. 2x2,5 mm². Zu komplettieren mit: Taster-Modul Basic, 1fach System M MEG5110-0300, System Design MEG5110-60xx Taster-Modul Basic, 2fach System M MEG5120-0300, System Design MEG5120-60xx. Taster-Modul Comfort, 1fach System M MEG5111-0300, System Design MEG5111-60xx Taster-Modul Comfort, 2fach System M MEG5121-0300, System Design MEG5121-60xx Taster-Modul Comfort Plus mit IR, 1fach System M MEG5112-0300. Taster-Modul Comfort Plus, 2fach System M MEG5122-0300. Wiser Taster-Modul, 1fach System M MEG5113-0300, System Design MEG5113-60xx Wiser Taster-Modul, 2fach System M MEG5123-03xx, System Design MEG5123-60xx Drehregler-Modul System M MEG5252-03xx/-04xx. ARGUS 180 UP Sensor-Modul System M MEG5710-03xx/-04xx, System Design MEG5710-60xx ARGUS 180 UP Sensor-Modul mit Schalter System M MEG5711-03xx/-04xx, System Design MEG5711-60xx. ARGUS Präsenz 180/2,20 m UP Sensor-Modul System M MEG5530-03xx/-04xx ARGUS Präsenz Sensor-Modul mit IR MEG5522-00xx Zeitschaltuhr-Modul Standard System M MEG5754-03xx/-04xx. Zeitschaltuhr-Modul System M MEG5755-03xx/-04xx, System Design MEG5755-60xx. Sender: Nebenstelle Plus, 1fach System M MEG5119-0300, System Design MEG5119-60xx Nebenstelle Plus, 2fach System M MEG5129-0300, System Design MEG5129-60xx Zentralstellen-Einsatz MEG5190-0000. Zubehör: PlusLink Verteiler (3 Phasen) MEG5130-0001. PlusLink-Erweiterung MEG5130-0000.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
