Technische Daten
| Schutzart (IP) | IP20 |
| Gerätebauart | Komplettgerät im Gehäuse |
| Höhe | 89 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 10 |
| Bemessungsbetriebsspannung | 230 - 690 |
| Bemessungsdauerstrom Iu | 32 |
| Überlastauslöser Stromeinstellung | 24 - 32 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Auslösetechnik | thermomagnetisch |
| Mit thermischem Schutz | ja |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 416 - 416 |
| Phasenausfallempfindlich | ja |
| Ausführung des Betätigungselements | Drucktaster |
| Mit integriertem Hilfsschalter | nein |
| Breite | 45 |
| Polzahl | 3 |
| Tiefe | 78,2 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 15 |
| Mit integriertem Unterspannungsauslöser | nein |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 7,5 |
Beschreibung

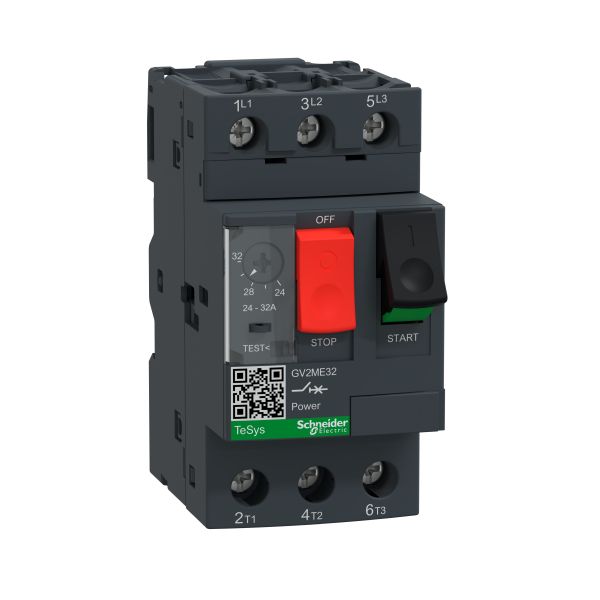

TeSys Motorschutzschalter GV2ME. Motorschutzschalter, 3P, Tasterbetätigung, Schraubanschluss. Bemessungsleistung 15 kW, Einstellbereich 24-32 A. Mit thermischen und magnetischen Auslösern. In der Grundausführung plombierbar und abschließbar. Betätigung über Taster, Schraubklemmen. Bemessungsspannung 400 V, nach AC-3.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
