Technische Daten
| Mit integriertem Unterspannungsauslöser | nein |
| Schutzart (IP) | IP20 |
| Polzahl | 3 |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 18,5 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 50 |
| Auslösetechnik | thermomagnetisch |
| Gerätebauart | Komplettgerät im Gehäuse |
| Phasenausfallempfindlich | ja |
| Tiefe | 136 |
| Bemessungsbetriebsspannung | 690 - 690 |
| Ausführung des Betätigungselements | Drehknopf |
| Bemessungsdauerstrom Iu | 65 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 30 |
| Breite | 55 |
| Überlastauslöser Stromeinstellung | 48 - 65 |
| Höhe | 132 |
| Mit integriertem Hilfsschalter | nein |
| Mit thermischem Schutz | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 910 - 910 |
Beschreibung

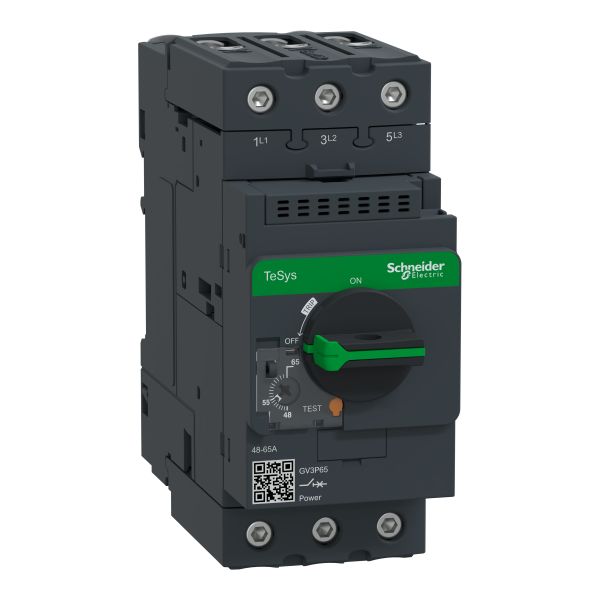

TeSys Motorschutzschalter GV3P. Motorschutzschalter, 3P, thermomagnetischer Auslöser. Bemessungsleistung 30 kW, Einstellbereich 48-65 A. Mit thermischen und magnetischen Auslösern. In der Grundausführung plombierbar und abschließbar. Betätigung über Drehantrieb, Schraubklemmen, Hauptstrom mit EverLinkTM-Klemmen. Bemessungsspannung 400 V, nach AC-3.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
