Technische Daten
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 |
| Bemessungsdauerstrom Iu | 12,5 |
| Mit integriertem Hilfsschalter | nein |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 |
| Auslösetechnik | magnetisch |
| Mit thermischem Schutz | nein |
| Polzahl | 3 |
| Bemessungsbetriebsspannung | 0 - 690 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 75 - 175 |
| Schutzart (IP) | IP40 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Tiefe | 116 |
| Gerätebauart | Komplettgerät im Gehäuse |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 3 |
| Mit integriertem Unterspannungsauslöser | nein |
| Breite | 81 |
| Höhe | 155 |
| Ausführung des Betätigungselements | Kipphebel |
| Phasenausfallempfindlich | nein |
Beschreibung

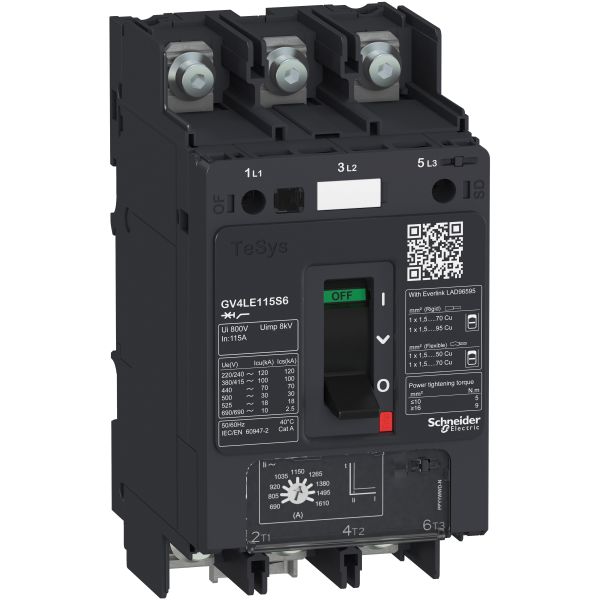

Motorschutzschalter TeSys GV4 mit thermischer Auslösung bis 115A Nennstrombelastung. Diese Geräte sind einfach zu bedienen und einzurichten, mit kompakter und ergonomischer Bauweise und für höchste Anforderungen bis 100kA im Bereich der Niederspannungsschaltgeräte. Ausgestattet mit einem Kipphebel zur einfachen Bedienung und der Anschlußmöglichkeit von Kabelschuhen oder Flachbändern.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
