Technische Daten
| Polzahl | 3 |
| Mit integriertem Unterspannungsauslöser | nein |
| Phasenausfallempfindlich | ja |
| Mit thermischem Schutz | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Mit integriertem Hilfsschalter | nein |
| Bemessungsbetriebsspannung | 0 - 690 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 37 |
| Breite | 81 |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 22 |
| Schutzart (IP) | IP40 |
| Gerätebauart | Komplettgerät im Gehäuse |
| Bemessungsdauerstrom Iu | 80 |
| Auslösetechnik | elektronisch |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 25 |
| Höhe | 155 |
| Ausführung des Betätigungselements | Kipphebel |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 1360 - 1360 |
| Überlastauslöser Stromeinstellung | 40 - 80 |
| Tiefe | 116 |
Beschreibung

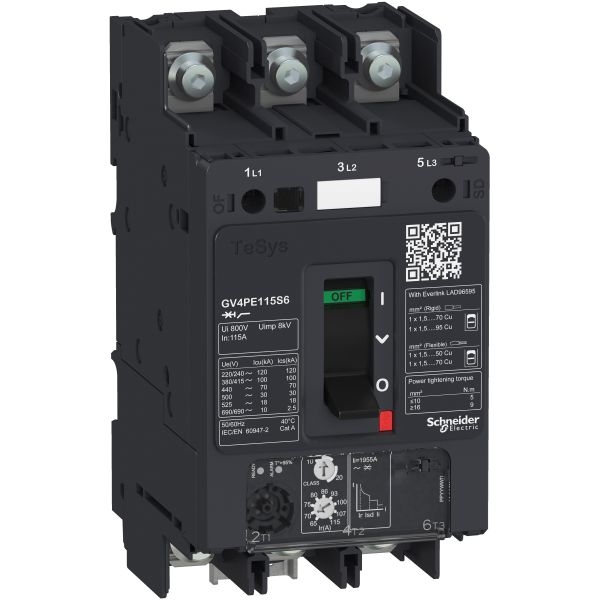

Motorschutzschalter TeSys GV4 mit thermischer und magnetischer Auslösung von 2A bis 115A Nennstrombelastung. Diese Geräte sind einfach zu bedienen und einzurichten, mit kompakter und ergonomischer Bauweise und für höchste Anforderungen bis 25kA im Bereich der Niederspannungsschaltgeräte. Ausgestattet mit einem Kipphebel zur einfachen Bedienung und der Anschlußmöglichkeit von Kabelschuhen oder Flachbändern.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
