Technische Daten
| Auslösetechnik | elektronisch |
| Gerätebauart | Komplettgerät im Gehäuse |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 0,75 |
| Mit integriertem Unterspannungsauslöser | nein |
| Höhe | 155 |
| Mit integriertem Hilfsschalter | nein |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 60 - 60 |
| Überlastauslöser Stromeinstellung | 1,4 - 3,5 |
| Phasenausfallempfindlich | ja |
| Mit thermischem Schutz | ja |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 1,5 |
| Tiefe | 116 |
| Bemessungsbetriebsspannung | 0 - 690 |
| Polzahl | 3 |
| Bemessungsdauerstrom Iu | 3,5 |
| Schutzart (IP) | IP40 |
| Breite | 81 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Kipphebel |
Beschreibung

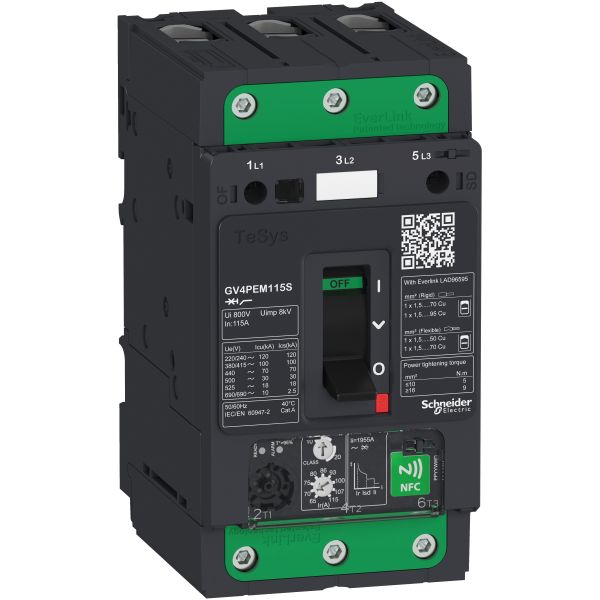

Motorschutzschalter Multi 3,5A, 100KA. Bemessungsleistung 400-415V 0,55 - 1,5, Bemessungsleistung 500V 0,75 - 1,5, Bemessungsleistung 690V 1,1 - 2,2. Einstellbereich_Ir 1,4 - 3,5, Schaltvermögen Ics 400-415V 100, Schaltvermoegen Ics-500V 100, Schaltvermoegen Ics 690V 25, Schaltvermoegen Icu 400-415V 100, Schaltvermoegen Icu-500V 30, Schaltvermoegen Icu-690V 10.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
