Technische Daten
| Reset-Funktion Taster | ja |
| Max. Bemessungsbetriebsspannung Ue | 690 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Einstellbarer Strombereich | 48 - 65 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Auslöseklasse | CLASS 10 A |
| Reset-Funktion Eingang | nein |
| Montageart | Direktanbau/Einzelaufstellung |
| Reset-Funktion automatisch | ja |
Beschreibung

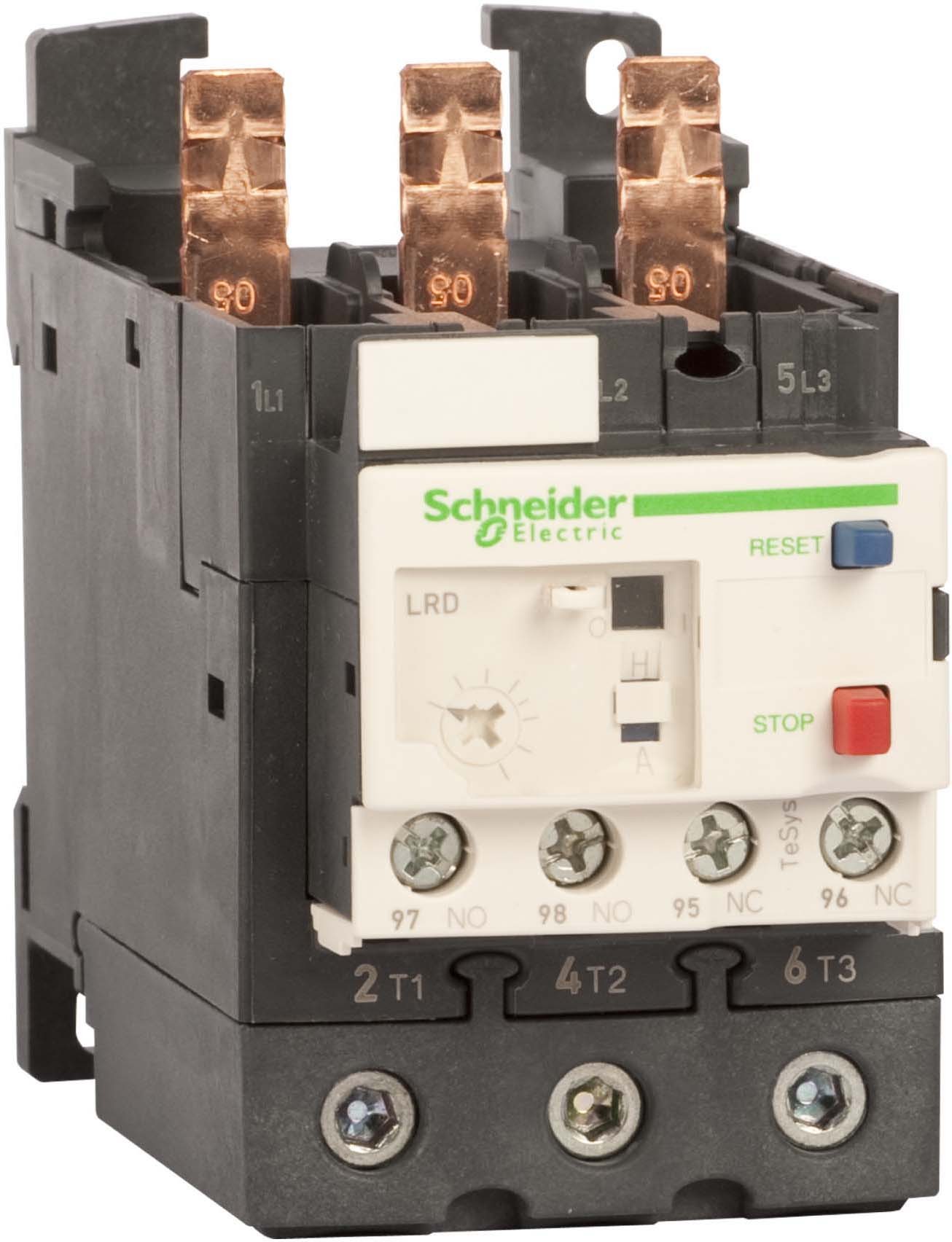

TeSys LR ? 3-polige Motorschutzrelais. Motorschutzrelais, Federzuganschluss. Einstellbereich_Relais 48-65 A, Max. Grösse aM 63, Max. Grösse BS88 100, Max. Grösse gG 100, MTZ 01, Verwendung D50A-D65A. Temperaturkompensiert mit Differentialschutz. Mit manueller oder automatischer Rückstellung. Auslöseklasse 10 A. Schraubklemmen. Montage direkt unter das Schütz. Auf der Gerätefrontseite Wahl der Rückstellung manuell oder automatisch. Roter Taster zur Auslösung der Funktion -Test?. Blauer Taster für die Funktion -Aus? und -Manuelle Rückstellung?. Gelbe mechanische Anzeige erscheint bei Auslösung des Relais. Hilfsschalter 1S+1Ö.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
