Technische Daten
| Funktion taktend mit Pause beginnend, variabel | nein |
| Funktion rückfallverzögert | ja |
| Spannungsart zur Betätigung | AC/DC |
| Geeignet für Hutschienenmontage | ja |
| Geeignet als Fernbedienung | nein |
| Funktion blinkend mit Impuls beginnend, Festzeit | nein |
| Zeitbereich | 0,05 - 600 |
| Funktion blinkend mit Pause beginnend, Festzeit | nein |
| Tiefe | 73 |
| Breite | 22,5 |
| Ausgänge, umschaltbar verzögert/unverzögert | nein |
| Anzahl der Ausgänge, verzögert, Wechsler | 1 |
| Funktion Impulsformend | nein |
| Höhe | 90 |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Nennstrom | 5 |
| Funktion ausschaltwischend | nein |
| Mit Halbleiterausgang | nein |
| Funktion ansprechverzögert | nein |
| Geeignet für Frontmontage | nein |
| Anzahl der Ausgänge, verzögert, Öffner | 1 |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 240 |
| Funktion einschaltwischend | nein |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 240 |
| Funktion Stern/Dreieck | nein |
| Anzahl der Ausgänge, verzögert, Schließer | 1 |
| Funktion taktend mit Impuls beginnend, variabel | nein |
| Fernbedienung möglich | nein |
| Mit Stecksockel | nein |
| Aufsteckbar auf Schütz | nein |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 240 |
Beschreibung

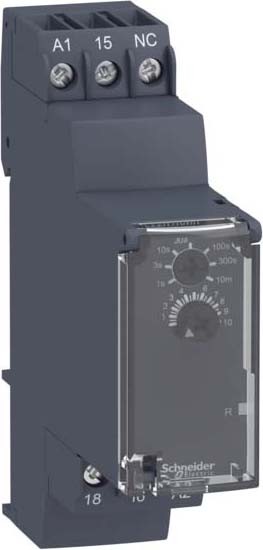

Harmony Time. Elektronisches Zeitrelais zur Steuerung von Automatisierungsanwendungen in Baubreite 22,5 mm zur Montage auf der Hutschiene. Es verfügt über die Zeitfunktion Rückfallverzögerung ohne Hilfsspannung (während der Rückfallzeit). Der Zeitbereich umfasst 0,05 s - 10 min. Am Ausgang schaltet ein Relaiswechsler, der bis zu 5 A belastbar ist. Die Einstellungen erfolgen über Bedienelement in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. LED-Anzeigen informieren über den Zustand. Das Weitspannungsnetzteil (24-240 VAC/DC) ermöglicht einen universellen Einsatz. Der Leitungsanschluss erfolgt über Schraubklemmen.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
