Technische Daten
| Bemessungssteuerspeisespannung Us bei DC | 24 - 240 |
| Enthält Funktion Gleichspannung-Unterstrom | nein |
| Mit abnehmbaren Klemmen | nein |
| Max. zulässige Rückfallverzögerungszeit | 30 |
| 3-Phasen-Überstrom möglich | ja |
| Strommessbereich | 0,15 - 15 |
| 1-Phasen-Überstrom möglich | nein |
| Max. zulässige Ansprechverzögerungszeit | 20 |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 240 |
| Enthält Funktion Gleichspannung-Überstrom | nein |
| 1-Phasen-Unterstrom möglich | nein |
| Min. einstellbare Rückfallverzögerungszeit | 0,3 |
| 1-Phasen-Fenster möglich | nein |
| Funktion Gleichstrom-Fenster | nein |
| Tiefe | 72 |
| Anzahl der Kontakte als Wechsler | 2 |
| Breite | 35 |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 240 |
| 3-Phasen-Fenster möglich | nein |
| 3-Phasen-Unterstrom möglich | ja |
| Spannungsart zur Betätigung | AC/DC |
| Höhe | 90 |
| Min. einstellbare Ansprechverzögerungszeit | 1 |
| Externer Stromwandler | nein |
Beschreibung

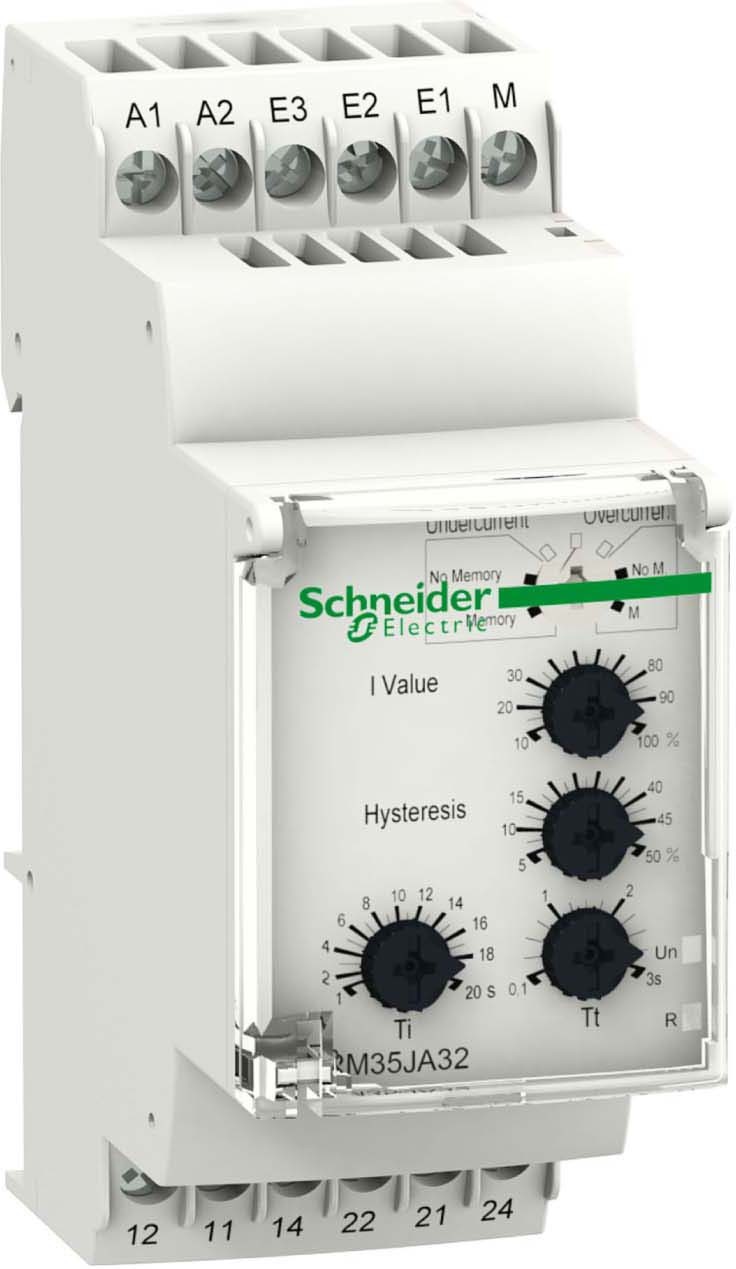

Harmony Control. Dieses Stromüberwachungsrelais überwacht einen Leiter auf Über- oder Unterschreitung des eingestellten Grenzwertes im Bereich 0,15-15 A. Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 5 A belastbar sind. Die Arbeitsweise, der Grenzwert, die Schalthysterese und eine Abfallverzögerung sind einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Die Baubreite beträgt 35 mm und die Montage erfolgt auf der Hutschiene. Das Weitspannungsnetzteil 24-240 VAC/DC (50-60 Hz) ermöglicht einen universellen Einsatz. Der Leitungsanschluss erfolgt über Schraubklemmen.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
