Technische Daten
| Zugehöriges Betriebsmittel (Ex ib) | nein |
| Kurzschlussschutz, Ausgänge vorhanden | nein |
| Höhe | 90 |
| Zulässige Spannung am Eingang | 19,2 - 28,8 |
| Breite | 27,4 |
| Verzögerungszeit bei Signalwechsel | 4 - 4 |
| Eingangsstrom bei Signal 1 | 7 |
| Art der Eingangsspannung | AC/DC |
| SIL nach IEC 61508 | ohne |
| Digitale Eingänge konfigurierbar | nein |
| Zugehöriges Betriebsmittel (Ex ia) | nein |
| Tiefe | 84,6 |
| Art des Digitalausgangs | ohne |
| Digitale Ausgänge konfigurierbar | nein |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Versorgungsspannung bei DC | 24 - 24 |
| Explosionsschutz-Kategorie für Staub | ohne |
| Spannungsart der Versorgungsspannung | DC |
| Geeignet für Sicherheitsfunktionen | nein |
| Performance Level nach EN ISO 13849-1 | ohne |
| Explosionsschutz-Kategorie für Gas | ohne |
| Anzahl der digitalen Eingänge | 8 |
| Redundanzfähigkeit | nein |
Beschreibung

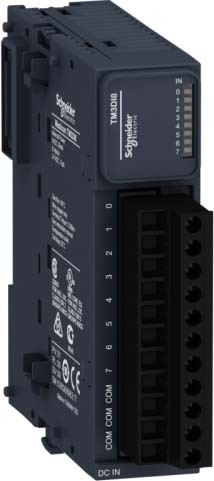

Digitales Eingangsmodul Modicon TM3. Zur Erweiterung von Modicon M221, M241, M251 und M262 SPS-Steuerungen mit E/A-Kanälen. Kompatibel mit Drittanbieter-Steuerungen mittels Modicon TM3 Buskoppler. Insgesamt 8 digitale Eingänge, ausgeführt als Sink/Source-Logikeingang. E/A-Kanäle mit 24VDC Eingangsspannung. Konfigurierbarer Eingangsfilter für verbesserte Erfassungsgeschwindigkeit des Signals oder zur Reduzierung von Rauscheffekten. Konfigurierbare Latching-Funktion zum Erfassen von Impulsen mit kürzerer Amplitudenbreite als der Abtastzeit der Steuerung. Projektierung und Konfiguration mittels Software EcoStruxure Machine Expert oder Standalone Konfigurator (Download über www.se.com). Anschluss über abnehmbare Schraubklemmleisten mit Rasterabstand 5,08mm. Umgebungstemperatur im Betrieb -10°C bis +55°C. Montage auf 35mm DIN-Hutschiene oder direkt auf Schalttafel mit optionalem Halter. Zertifizierungen nach CE, cULus/CSA, EAC, RCM, cULus Hazardous Location.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
