Technische Daten
| Tiefe | 84,6 |
| SIL nach IEC 61508 | ohne |
| Ausgangsstrom | 0,5 |
| Kurzschlussschutz, Ausgänge vorhanden | ja |
| Art des Digitalausgangs | Transistor |
| Digitale Eingänge konfigurierbar | nein |
| Performance Level nach EN ISO 13849-1 | ohne |
| Versorgungsspannung bei DC | 24 - 24 |
| Explosionsschutz-Kategorie für Gas | ohne |
| Explosionsschutz-Kategorie für Staub | ohne |
| Digitale Ausgänge konfigurierbar | nein |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Redundanzfähigkeit | nein |
| Höhe | 90 |
| Zugehöriges Betriebsmittel (Ex ib) | nein |
| Breite | 27,4 |
| Zulässige Spannung am Ausgang | 19,2 - 28,8 |
| Zugehöriges Betriebsmittel (Ex ia) | nein |
| Spannungsart der Versorgungsspannung | DC |
| Geeignet für Sicherheitsfunktionen | nein |
| Anzahl der digitalen Ausgänge | 16 |
| Verzögerungszeit bei Signalwechsel | 0,45 - 0,45 |
| Art der Ausgangsspannung | AC/DC |
Beschreibung

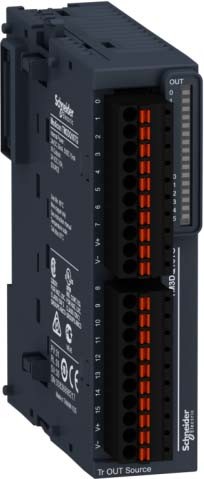

Digitales Ausgangsmodul Modicon TM3. Zur Erweiterung von Modicon M221, M241, M251 und M262 SPS-Steuerungen mit E/A-Kanälen. Kompatibel mit Drittanbieter-Steuerungen mittels Modicon TM3 Buskoppler. Insgesamt 16 digitale Ausgänge. E/A-Kanäle mit 24VDC Ausgangsspannung. Die digitalen Ausgänge sind als Source-Transistor (0,5A) ausgeführt. Konfigurierbarer Fallback-Modus zum Setzen von Ausgängen in konfigurierten Zustand (0 / 1 / Halten) im Falle eines Hardwarefehlers. Projektierung und Konfiguration mittels Software EcoStruxure Machine Expert oder Standalone Konfigurator (Download über www.se.com). Anschluss über abnehmbare Federzugklemmleisten mit Rasterabstand 3,81mm. Umgebungstemperatur im Betrieb -10°C bis +55°C. Montage auf 35mm DIN-Hutschiene oder direkt auf Schalttafel mit optionalem Halter. Zertifizierungen nach CE, cULus/CSA, EAC, RCM, cULus Hazardous Location.
