Technische Daten
| Explosionsschutz-Kategorie für Staub | ohne |
| Kurzschlussschutz, Ausgänge vorhanden | ja |
| Versorgungsspannung bei DC | 24 - 24 |
| Ausgangsstrom | 0,5 |
| Digitale Ausgänge konfigurierbar | nein |
| Performance Level nach EN ISO 13849-1 | ohne |
| Verzögerungszeit bei Signalwechsel | 0,45 - 0,45 |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Anzahl der digitalen Ausgänge | 8 |
| Tiefe | 84,6 |
| Zugehöriges Betriebsmittel (Ex ib) | nein |
| Art des Digitalausgangs | Transistor |
| Explosionsschutz-Kategorie für Gas | ohne |
| Zugehöriges Betriebsmittel (Ex ia) | nein |
| Zulässige Spannung am Ausgang | 19,2 - 28,8 |
| Spannungsart der Versorgungsspannung | DC |
| Breite | 27,4 |
| SIL nach IEC 61508 | ohne |
| Redundanzfähigkeit | nein |
| Höhe | 90 |
| Geeignet für Sicherheitsfunktionen | nein |
| Digitale Eingänge konfigurierbar | nein |
| Art der Ausgangsspannung | AC/DC |
Beschreibung

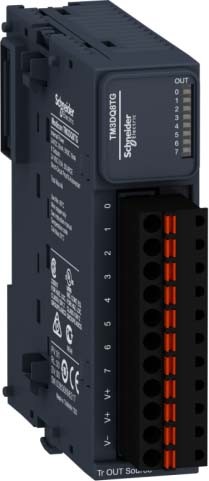

Digitales Ausgangsmodul Modicon TM3. Zur Erweiterung von Modicon M221, M241, M251 und M262 SPS-Steuerungen mit E/A-Kanälen. Kompatibel mit Drittanbieter-Steuerungen mittels Modicon TM3 Buskoppler. Insgesamt 8 digitale Ausgänge. E/A-Kanäle mit 24VDC Ausgangsspannung. Die digitalen Ausgänge sind als Source-Transistor (0,5A) ausgeführt. Konfigurierbarer Fallback-Modus zum Setzen von Ausgängen in konfigurierten Zustand (0 / 1 / Halten) im Falle eines Hardwarefehlers. Projektierung und Konfiguration mittels Software EcoStruxure Machine Expert oder Standalone Konfigurator (Download über www.se.com). Anschluss über abnehmbare Federzugklemmleisten mit Rasterabstand 5,08mm. Umgebungstemperatur im Betrieb -10°C bis +55°C. Montage auf 35mm DIN-Hutschiene oder direkt auf Schalttafel mit optionalem Halter. Zertifizierungen nach CE, cULus/CSA, EAC, RCM, cULus Hazardous Location.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
