f-tronic 7190133 Komplettschrank 3HZ721APZSWM35B10ÜS, 1 ZP, 1 VAPZ-SWM inkl. APL, SLS 35A, ÜSS, SPVGB10

N 7190133 3HZ721APZSWM35B10ÜS - Komplettschrank mit integriertem Überspannungsschutz und SLS 35A für sichere Energieverteilung

Wenn du auf der Suche nach einem zuverlässigen und umfassenden Zählerschranksystem bist, das dir nicht nur eine sichere Energieverteilung, sondern auch einen integrierten Überspannungsschutz bietet, ist der N 7190133 3HZ721APZSWM35B10ÜS die ideale Lösung. Dieses Komplettsystem vereinfacht die Installation und sorgt für einen sicheren Betrieb in deinem Zuhause oder kleineren Gewerbeobjekten.

Warum dieses System/Produkt?

Der N 7190133 Komplettschrank ist speziell für Anwendungen konzipiert, bei denen eine klare, nachvollziehbare und sichere Energieverteilung im Vordergrund steht. Er vereint alle notwendigen Komponenten in einem kompakten Gehäuse und bietet dir damit eine durchdachte Lösung für die Unterbringung deiner Zähler- und Schutztechnik. Besonders vorteilhaft ist der integrierte Überspannungsschutz (ÜSS), der dein Gebäude vor schädlichen Spannungsspitzen schützt - ein wichtiger Faktor, um die Lebensdauer deiner elektrischen Anlagen zu erhöhen und Ausfälle zu vermeiden. Zudem ist der Schrank mit einem selektiven Leitungsschutzschalter (SLS) mit 35 Ampere ausgestattet, der für eine zuverlässige Absicherung deiner Stromkreise sorgt.

Technische Highlights & Montage

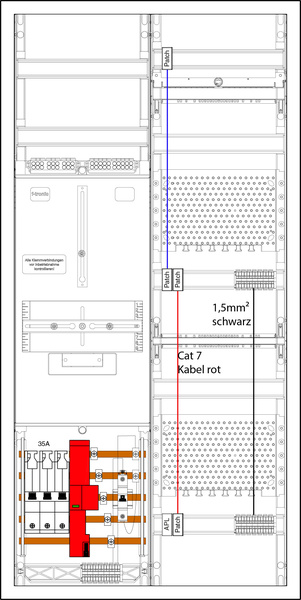

Technisch überzeugt der N 7190133 durch seine umfassende Ausstattung: Er beinhaltet Sammelschienenklemmen (SSK16) für eine sichere und übersichtliche Verdrahtung, eine Sammelschienenisolierung sowie Abdeckstreifen (ADS12W) für den Schutz und die Ordnung der elektrischen Verbindungen. Die Montage gestaltet sich dank der durchdachten Bauweise unkompliziert. Der Schrank ist für die Installation in 3.HZ Zählerschränken ausgelegt und bietet mit der integrierten VAPZ-SWM eine sichere Verbindungstechnik. Die beiliegenden N-N-Steckklemme (ZSSKN17N) und PE-Steckklemme (ZSSKPE34) ermöglichen eine einfache und normgerechte Erdung und Neutralleiterführung. Darüber hinaus sind Patchkabel (PL100) und Patch-Patch-Verbinder (PPV5) enthalten, die eine flexible und sichere Verbindung der Komponenten gewährleisten.

Ideale Einsatzorte in deinem Zuhause

Der Komplettschrank N 7190133 ist besonders geeignet für den Einsatz in Wohngebäuden oder kleinen Gewerbeobjekten, die keinen äußeren Blitzschutz besitzen. Hier schützt der integrierte Überspannungsschutz zuverlässig vor Spannungsspitzen, die durch Blitzeinschläge oder Netzschwankungen entstehen können. Typische Einsatzorte sind Hausanschlussräume, Technikräume oder andere geschützte Innenbereiche, in denen eine zentrale und sichere Verteilung der elektrischen Energie erforderlich ist. Durch die kompakte Bauweise passt der Schrank auch in beengte Räume und lässt sich problemlos in bestehende Installationen integrieren.

Abmessungen & Technische Daten

Für die Planung und Installation sind die genauen Maße und technischen Daten entscheidend. Der Schrank ist mit einer Höhe von 1100 mm, einer Breite von 550 mm und einer Tiefe von 210 mm ausgeführt. Die Schutzart ist gemäß den vorliegenden Daten nicht explizit ausgewiesen, jedoch ist der Schrank für den Innenbereich konzipiert. Die Anschlusswerte sind auf eine Absicherung mit einem SLS 35A ausgelegt, was eine zuverlässige Stromkreisabsicherung gewährleistet. Die Sammelschienenklemmen sind für den Einsatz mit 16 mm Sammelschienen ausgelegt, was eine stabile und sichere Verbindung sicherstellt.

Tipps zur Reinigung & Pflege

Sicherheit hat bei der Reinigung Vorrang: Schalte die Stromversorgung vollständig aus und deaktiviere den betreffenden Stromkreis am Sicherungskasten. Kontrolliere anschließend mit einem geeigneten Spannungsprüfer, ob wirklich keine elektrische Spannung mehr anliegt, und beginne erst nach zuverlässig festgestellter Spannungsfreiheit mit den Reinigungsarbeiten. Um die Funktionalität und das Erscheinungsbild deines Zählerschranks langfristig zu erhalten, empfiehlt sich eine regelmäßige, schonende Reinigung. Verwende hierfür ein trockenes oder leicht feuchtes Tuch, um Staub und Schmutz zu entfernen. Vermeide aggressive Reinigungsmittel oder scheuernde Substanzen, die die Oberfläche oder die Beschriftungen beschädigen könnten. Achte zudem darauf, dass die Belüftungsöffnungen frei bleiben, um eine ausreichende Luftzirkulation sicherzustellen und eine Überhitzung der elektrischen Komponenten zu vermeiden. Verhindere dabei konsequent, dass Feuchtigkeit, Reinigungsflüssigkeit oder nasse Gegenstände in elektrische Bauteile, Kontakte, Anschlüsse oder Öffnungen gelangen. Entfernte Abdeckungen oder andere Teile musst du nach der Pflege vollständig und ordnungsgemäß montieren. Sicherung beziehungsweise Stromversorgung dürfen erst wieder eingeschaltet werden, wenn die Reinigung beendet, sämtliche Bauteile vollständig trocken und alle Abdeckungen sicher angebracht sind. Kinder sollten sich während der Arbeiten nicht im Arbeitsbereich aufhalten. Bei Unsicherheit, Beschädigungen, unklarer Spannungsfreiheit oder Tätigkeiten an fest installierten elektrischen Komponenten ist eine qualifizierte Elektrofachkraft hinzuzuziehen.

Häufig gestellte Fragen

Für welche Gebäude ist der integrierte Überspannungsschutz geeignet?

Der Überspannungsschutz im N 7190133 ist speziell für Gebäude ohne äußeren Blitzschutz konzipiert. Er schützt die elektrische Anlage vor Spannungsspitzen, die durch Blitzeinschläge oder Netzschwankungen entstehen können, und erhöht somit die Sicherheit und Lebensdauer deiner Installation.

Wie einfach ist die Montage des Komplettschranks?

Die Montage ist dank der vormontierten Komponenten und der durchdachten Bauweise unkompliziert. Die Sammelschienenklemmen, Steckklemmen und Patchkabel sind bereits enthalten, was die Verdrahtung erleichtert. Wichtig ist, dass der Schrank in einem geeigneten Innenraum installiert wird und die Anschlusswerte sowie die Absicherung mit dem SLS 35A beachtet werden.

Welche Schutzart hat der Schrank?

Die Schutzart ist in den vorliegenden Daten nicht explizit angegeben. Der Schrank ist jedoch für den Einsatz in geschützten Innenräumen vorgesehen und bietet damit einen ausreichenden Schutz vor Staub und Feuchtigkeit im üblichen Rahmen von Hausanschlussräumen.

Unser Tipp fuer dich

Der N 7190133 3HZ721APZSWM35B10ÜS Komplettschrank eignet sich besonders für alle, die eine sichere, übersichtliche und normgerechte Energieverteilung mit integriertem Überspannungsschutz suchen. Er bietet dir eine solide Basis für die Installation in Wohngebäuden ohne äußeren Blitzschutz und erleichtert durch seine vormontierten Komponenten die Montage erheblich. So kannst du deine Elektroinstallation zuverlässig und zukunftssicher gestalten.
