f-tronic 7190229 Zählererweiterung 3HZ721APZM-EMOB22, E-Mobility, Zählererweiterung 22kW- 11kW

N 7190229 3HZ721APZM-EMOB22 - Zählererweiterung für E-Mobility mit 22kW und 11kW Leistung

Du möchtest dein Zuhause zukunftssicher für die Elektromobilität ausstatten und suchst eine zuverlässige Lösung, um deine Ladeinfrastruktur professionell zu erweitern? Die Zählererweiterung N 7190229 3HZ721APZM-EMOB22 bietet dir genau diese Möglichkeit: ein durchdachtes Komplettsystem, das speziell für die Anforderungen moderner E-Mobility mit Ladeleistungen von 11 kW bis 22 kW konzipiert ist.

Warum dieses System/Produkt?

Die Zählererweiterung N 7190229 3HZ721APZM-EMOB22 ist ein speziell entwickeltes System, das dir ermöglicht, deine bestehende Elektroinstallation um eine leistungsfähige Ladelösung für Elektrofahrzeuge zu ergänzen. Sie integriert alle notwendigen Komponenten wie Sammelschienenklemmen, SLS-Schalter und Überspannungsschutz in einem Komplettschrank, der für den sicheren und normgerechten Betrieb ausgelegt ist. Damit kannst du deine Ladeinfrastruktur flexibel anpassen und gleichzeitig den Schutz deiner elektrischen Anlage gewährleisten. Die Kombination aus FI/LS-Schalter und LS-Schalter mit unterschiedlichen Nennströmen sorgt für eine optimale Absicherung und erhöht die Betriebssicherheit deiner Ladestation.

Technische Highlights & Montage

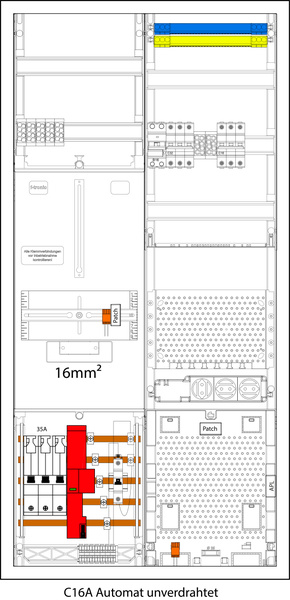

Technisch überzeugt die Zählererweiterung durch ihre umfassende Ausstattung: Sie beinhaltet Sammelschienenklemmen (SSK35) und eine Sammelschienenisolierung, die eine sichere und übersichtliche Verdrahtung gewährleisten. Der integrierte SLS-Schalter mit 35 A schützt die Anlage zuverlässig vor Überlastungen. Ein Überspannungsschutz ist ebenfalls enthalten, der speziell für Gebäude ohne äußeren Blitzschutz ausgelegt ist und somit einen wichtigen Beitrag zur Sicherheit deiner Elektroinstallation leistet. Das Absicherungspaket umfasst einen FI/LS-Schalter B16 mit 30 mA Auslösestrom und 6 kA Kurzschlussfestigkeit sowie zwei LS-Schalter (C32A und C16A, jeweils 3-fach und 6 kA), die für unterschiedliche Lasten und Betriebsarten ausgelegt sind. Die Montage gestaltet sich dank des unverdrahteten Beiliegens der Komponenten für den 11-kW-Betrieb flexibel und ermöglicht eine einfache Anpassung an deine individuellen Anforderungen.

Ideale Einsatzorte in deinem Zuhause

Im praktischen Einsatz eignet sich die Zählererweiterung N 7190229 3HZ721APZM-EMOB22 besonders für die Nachrüstung oder Erweiterung von Ladepunkten in privaten Garagen, Carports oder Hausanschlussräumen. Sie ist optimal für Eigenheimbesitzer und Heimwerker, die ihre Elektroinstallation auf den neuesten Stand bringen und eine sichere, leistungsfähige Ladeinfrastruktur für Elektrofahrzeuge schaffen möchten. Durch die kompakte Bauweise und die Integration aller wichtigen Schutz- und Schaltkomponenten kannst du die Erweiterung problemlos in bestehende Zählerschränke integrieren oder als eigenständige Lösung nutzen.

Abmessungen & Technische Daten

Für die Planung und Installation sind die folgenden technischen Kenndaten besonders relevant:

Tipps zur Reinigung & Pflege

Für die Pflege deiner Zählererweiterung empfiehlt sich eine regelmäßige Sichtprüfung der Komponenten auf Verschmutzungen und Beschädigungen. Die Oberfläche des Schrankes kannst du mit einem trockenen oder leicht feuchten Tuch reinigen, um Staub und Schmutz zu entfernen. Vermeide den Einsatz von aggressiven Reinigungsmitteln oder Wasserstrahlen, da diese die elektrischen Bauteile beschädigen könnten. Achte darauf, dass alle Schalter und Steckklemmen sauber und trocken bleiben, um eine einwandfreie Funktion zu gewährleisten. Bei Bedarf solltest du die Anlage von einem Fachmann überprüfen lassen, um die Sicherheit und Zuverlässigkeit dauerhaft sicherzustellen.

Häufig gestellte Fragen

Für welche Ladeleistungen ist die Zählererweiterung geeignet?

Die Zählererweiterung ist für Ladeleistungen von bis zu 22 kW ausgelegt. Für einen reduzierten Betrieb bei 11 kW liegen unverdrahtete Komponenten bei, die eine flexible Anpassung ermöglichen.

Ist die Zählererweiterung für den Einbau in bestehende Zählerschränke geeignet?

Ja, das System ist als Komplettschrank konzipiert und kann sowohl eigenständig genutzt als auch in bestehende Zählerschränke integriert werden. Die kompakten Abmessungen und die standardisierten Sammelschienenklemmen erleichtern die Montage.

Welche Schutzmaßnahmen sind in der Zählererweiterung enthalten?

Das System beinhaltet einen SLS-Schalter mit 35 A, FI/LS-Schalter B16 mit 30 mA Auslösestrom, LS-Schalter C32A und C16A jeweils 3-fach mit 6 kA Kurzschlussfestigkeit sowie einen Überspannungsschutz für Gebäude ohne äußeren Blitzschutz. Diese Komponenten sorgen für einen umfassenden Schutz der Elektroinstallation und der angeschlossenen Ladegeräte.

Unser Tipp für dich

Mit der Zählererweiterung N 7190229 3HZ721APZM-EMOB22 erhältst du eine durchdachte und sichere Lösung, um deine Ladeinfrastruktur für Elektrofahrzeuge flexibel und leistungsstark zu erweitern. Die Kombination aus hochwertigen Schutzkomponenten und einfacher Montage macht das System ideal für den privaten Einsatz. So bist du bestens gerüstet für die Anforderungen der Elektromobilität in deinem Zuhause.
