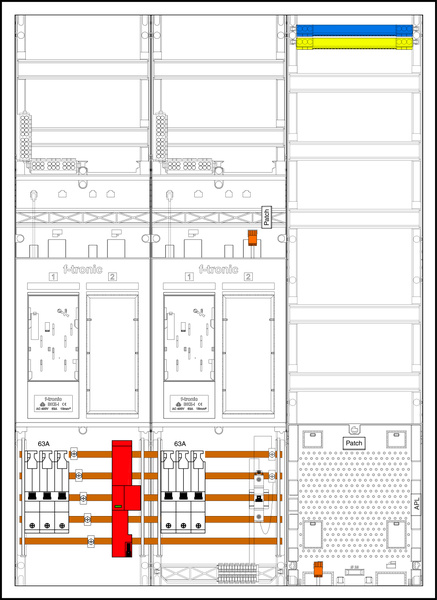

f-tronic 7195622 EHZ732APZ63B10ÜS,2 ZP,2 DS,2 R, 1 VAPZ inkl. APL, SLS 63A, ÜSS, SPVGB10, 2 PPV, 1 PL150

N 7195622 EHZ732APZ63B10ÜS - Vielseitiges Zählerschranksystem mit integriertem Überspannungsschutz und SLS 63A

Wenn du auf der Suche nach einem zuverlässigen und umfassend ausgestatteten Zählerschranksystem bist, das dir Sicherheit, Übersicht und einfache Montage bietet, ist der N 7195622 EHZ732APZ63B10ÜS die passende Lösung. Dieses Komplettschranksystem vereint wichtige Komponenten wie Sammelschienenklemmen, Steckklemmen und einen Überspannungsschutz in einem kompakten Gehäuse und sorgt so für eine sichere und effiziente Energieverteilung in deinem Zuhause.

Warum dieses System/Produkt?

Der N 7195622 EHZ732APZ63B10ÜS ist speziell für die Anforderungen moderner Zählerschränke konzipiert und bietet dir eine durchdachte Kombination aus Funktionalität und Sicherheit. Die integrierten Sammelschienenklemmen (SSK16) ermöglichen eine übersichtliche und stabile Verbindung der Leitungen, während die Sammelschienenisolierung und Abdeckstreifen (ADS12W) für den notwendigen Schutz und die sichere Trennung der elektrischen Komponenten sorgen. Darüber hinaus sind N-N-Steckklemme (ZSSKN17N) und PE-Steckklemme (ZSSKPE34) enthalten, die eine einfache und sichere Anschlussmöglichkeit für Neutralleiter und Schutzleiter gewährleisten. Ein weiterer wichtiger Vorteil ist der eingebaute Überspannungsschutz (ÜSS) mit SLS 63A Schalter, der dein Hausnetz vor Spannungsspitzen schützt und so die Sicherheit deiner elektrischen Anlagen erhöht.

Technische Highlights & Montage

Technisch überzeugt das System durch seine robuste Bauweise und die Vielzahl an integrierten Komponenten, die eine schnelle und sichere Installation ermöglichen. Die Sammelschienenklemmen sind für eine stabile Stromverteilung ausgelegt und gewährleisten eine zuverlässige Verbindung. Die Montage gestaltet sich dank der klar strukturierten Bauform und der mitgelieferten Abdeckstreifen einfach und sicher. Das System beinhaltet zudem ein Patchkabel (PL100) sowie zwei Patch-Patch-Verbinder (PPV5), die eine flexible Verbindung zwischen den einzelnen Modulen ermöglichen. Der Überspannungsschutz ist speziell für Gebäude ohne äußeren Blitzschutz ausgelegt und schützt so deine Hausinstallation effektiv vor Schäden durch Überspannungen. Wichtig ist dabei, dass die Montage entsprechend der vorgegebenen Anschlusswerte und der vorgesehenen Einbausituation erfolgt, um die volle Funktionalität und Sicherheit zu gewährleisten.

Ideale Einsatzorte in deinem Zuhause

Im praktischen Einsatz eignet sich der N 7195622 EHZ732APZ63B10ÜS vor allem für den Einsatz in Zählerschränken von Ein- und Mehrfamilienhäusern sowie in kleineren Gewerbeobjekten. Er ist ideal, wenn du eine übersichtliche und sichere Energieverteilung mit integriertem Schutz suchst. Die Kombination aus Sammelschienenklemmen, Steckklemmen und Überspannungsschutz macht das System besonders geeignet für Neubauten oder Modernisierungen, bei denen eine zuverlässige und normgerechte Installation gefragt ist. Ebenso relevant ist die Verwendung in Gebäuden ohne äußeren Blitzschutz, da der integrierte Überspannungsschutz hier einen wichtigen Beitrag zur Sicherheit leistet.

Abmessungen & Technische Daten

Tipps zur Reinigung & Pflege

Reinige das elektrische Produkt ausschließlich im spannungsfreien Zustand: Trenne die Stromversorgung vollständig, schalte den betroffenen Stromkreis am Sicherungskasten aus und stelle mit einem geeigneten Spannungsprüfer sicher, dass tatsächlich keine elektrische Spannung mehr anliegt. Erst nach zuverlässig bestätigter Spannungsfreiheit kannst du mit der Pflege beginnen. Für die Pflege deines Zählerschranksystems empfiehlt es sich, die Außenseite regelmäßig mit einem trockenen oder leicht feuchten Tuch zu reinigen, um Staub und Schmutz zu entfernen. Vermeide aggressive Reinigungsmittel, die die Oberfläche oder die Beschriftungen beschädigen könnten. Im Inneren des Schranks solltest du auf eine staubfreie Umgebung achten, da sich Staub auf den elektrischen Komponenten negativ auswirken kann. Eine regelmäßige Sichtprüfung der Anschlüsse und des Überspannungsschutzes durch einen Fachmann sorgt für dauerhafte Sicherheit und Funktionalität. Unabhängig von der beschriebenen Oberflächenpflege dürfen weder Feuchtigkeit noch Reinigungsflüssigkeit oder nasse Gegenstände elektrische Bauteile, Kontakte, Anschlüsse oder Öffnungen erreichen. Wenn du Abdeckungen oder andere Teile abnimmst, bringe sie nach der Reinigung vollständig und ordnungsgemäß wieder an. Schalte die Stromversorgung beziehungsweise Sicherung erst wieder ein, wenn die Reinigung komplett abgeschlossen ist, alle Bauteile vollständig trocken sind und sämtliche Abdeckungen sicher sitzen. Halte Kinder vom Arbeitsbereich fern. Bei Beschädigungen, Unsicherheiten, nicht klar feststellbarer Spannungsfreiheit oder Arbeiten an fest installierten elektrischen Komponenten wende dich an eine qualifizierte Elektrofachkraft.

Häufig gestellte Fragen

Für welche Gebäude ist der N 7195622 EHZ732APZ63B10ÜS besonders geeignet?

Das System eignet sich vor allem für Ein- und Mehrfamilienhäuser sowie kleinere Gewerbeobjekte, insbesondere wenn kein äußerer Blitzschutz vorhanden ist. Der integrierte Überspannungsschutz bietet hier einen wichtigen Schutz für die elektrische Anlage.

Wie einfach ist die Montage des Zählerschranksystems?

Die Montage ist dank der klar strukturierten Bauweise und der mitgelieferten Komponenten wie Sammelschienenklemmen, Steckklemmen und Patchkabel unkompliziert. Wichtig ist, die Montage gemäß den technischen Vorgaben durchzuführen, um Sicherheit und Funktionalität zu gewährleisten.

Welche Schutzfunktionen bietet das System?

Das System verfügt über einen SLS-Schalter mit 63 A sowie einen integrierten Überspannungsschutz, der die Hausinstallation vor Spannungsspitzen schützt. Zudem sorgen Sammelschienenisolierung und Abdeckstreifen für sicheren Berührungsschutz und eine ordentliche Trennung der elektrischen Leitungen.

Unser Tipp für dich

Mit dem N 7195622 EHZ732APZ63B10ÜS erhältst du ein umfassend ausgestattetes Zählerschranksystem, das Sicherheit, Übersicht und einfache Montage in einem Produkt vereint. Es ist besonders geeignet für moderne Hausinstallationen ohne äußeren Blitzschutz und bietet dir durch den integrierten Überspannungsschutz einen wichtigen Schutz für deine elektrische Anlage. So bist du bestens gerüstet für eine zuverlässige Energieverteilung in deinem Zuhause.
