f-tronic 7198051 Wandlerschrank 3.HZ 100A, 3HZ731APZW100FNN,NH-Trenner, Wandlertrennklemme FNN

N 7198051 Wandlerschrank 3.HZ 100A - Zuverlässiger Wandlerschrank mit NH-Trenner und Wandlertrennklemme FNN

Wenn du eine sichere und übersichtliche Lösung für die Wandlermessung in deinem Zuhause oder Betrieb suchst, bietet dir der N 7198051 Wandlerschrank 3.HZ 100A eine solide und durchdachte Ausführung. Dieses System sorgt für eine zuverlässige Trennung und Messung von Stromwandlern bis 100 Ampere und unterstützt dich dabei, deine elektrische Anlage übersichtlich und sicher zu gestalten.

Warum dieses System/Produkt?

Der N 7198051 Wandlerschrank wurde speziell für den Einsatz in der Wandlermessung entwickelt und überzeugt durch seine robuste Bauweise und die durchdachte Ausstattung. Das Gehäuse aus Stahlblech in RAL 9016 gewährleistet eine langlebige und stabile Konstruktion, die sich problemlos in verschiedene Umgebungen integrieren lässt. Besonders vorteilhaft ist die Kombination aus NH-Trenner und Wandlertrennklemme FNN mit Spannungspfadsicherung, die für eine sichere Trennung und zuverlässige Messung sorgt. So kannst du sicher sein, dass deine Messanlage den Anforderungen entspricht und gleichzeitig einfach zu bedienen ist.

Im Alltag zeigt sich der praktische Nutzen vor allem durch die klare Strukturierung der Komponenten und die Verdrahtung, die bereits werkseitig erfolgt ist. Dadurch sparst du Zeit bei der Installation und minimierst Fehlerquellen. Zudem ist der Wandlerschrank mit einem 3-polig Lasttrennschalter ausgestattet, der eine einfache und sichere Trennung der Stromkreise ermöglicht. Insgesamt bietet dir dieses Produkt eine bewährte Lösung, die sich durch Qualität und Funktionalität auszeichnet.

Technische Highlights & Montage

Ein zentrales Merkmal dieses Wandlerschranks ist die Aufputzmontage, die eine flexible und unkomplizierte Installation an der Wand ermöglicht. Die Schutzart IP31/43 sorgt dabei für einen ausreichenden Schutz gegen Berührung und das Eindringen von Fremdkörpern, was die Sicherheit im Betrieb erhöht. Das Gehäuse misst 1100 mm in der Höhe und 800 mm in der Breite, was ausreichend Platz für die integrierten Komponenten bietet.

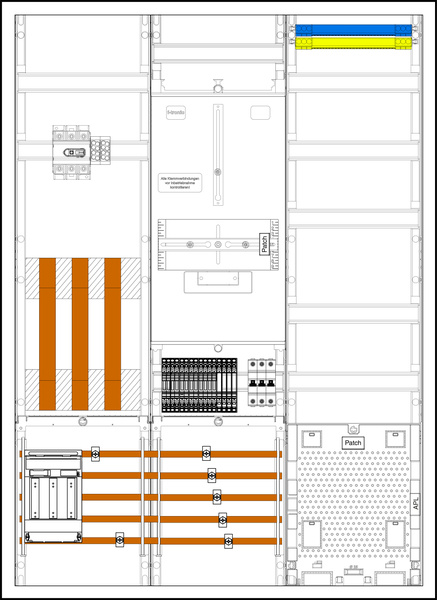

Die Ausstattung umfasst ein Wandlerfeld bis 100 A mit HSP3125 und Sammelschienensatz, die bereits verdrahtet sind. Die Sammelschienenklemmen sind für Leiterquerschnitte bis 70 mm² ausgelegt, was eine flexible Anschlussmöglichkeit bietet. Die Wandlertrennklemme FNN mit Spannungspfadsicherung ist ebenfalls verdrahtet und gewährleistet eine sichere Trennung der Messwandler. Für die Montage ist es wichtig, die Maße und Anschlussbedingungen zu beachten und die Installation gemäß den geltenden Vorschriften durchzuführen. Beachte bitte, dass die Einsatzmöglichkeit mit dem zuständigen Verteilnetzbetreiber (VNB) abgestimmt werden muss.

Ideale Einsatzorte in deinem Zuhause

Der Wandlerschrank N 7198051 eignet sich besonders für den Einsatz in elektrischen Verteilanlagen, in denen eine präzise Wandlermessung erforderlich ist. Typische Einsatzorte sind Hausanschlussräume, Technikräume oder andere geschützte Bereiche, in denen die elektrische Infrastruktur übersichtlich und sicher organisiert werden soll. Durch die Aufputzmontage lässt sich der Schrank flexibel an Wänden anbringen, ohne dass aufwendige Einbaumaßnahmen notwendig sind.

Ebenso relevant ist die Verwendung in Anlagen, bei denen eine Trennung der Stromwandler mit NH-Trenner und Wandlertrennklemmen notwendig ist, um Wartungsarbeiten oder Messungen sicher durchführen zu können. Die robuste Ausführung und die Schutzart IP31/43 machen den Schrank zu einer zuverlässigen Lösung für den Innenbereich, die den Anforderungen an Sicherheit und Funktionalität gerecht wird.

Abmessungen & Technische Daten

Steige knapp über die zentralen technischen Werte ein, um dir einen schnellen Überblick zu verschaffen:

Tipps zur Reinigung & Pflege

Für eine sichere Reinigung schaltest du zunächst die Stromversorgung vollständig ab und unterbrichst den zugehörigen Stromkreis am Sicherungskasten. Prüfe danach mit einem geeigneten Spannungsprüfer, dass keine elektrische Spannung mehr anliegt; erst nach eindeutig festgestellter Spannungsfreiheit darfst du reinigen. Für die laufende Nutzung ist eine sachgerechte, materialschonende Pflege sinnvoll. Reinige das Gehäuse regelmäßig mit einem weichen, feuchten Tuch, um Staub und Schmutz zu entfernen. Vermeide aggressive Reinigungsmittel, die die Lackierung oder das Material angreifen könnten. Die Tür und die Oberfläche des Wandlerschranks sollten trocken gewischt werden, um Korrosion und Verschmutzungen vorzubeugen. So bleibt die Optik erhalten und die Funktionalität des Schranks langfristig gewährleistet. Sorge während der Pflege dafür, dass Feuchtigkeit, Reinigungsflüssigkeit und nasse Gegenstände nicht in elektrische Bauteile, Kontakte, Anschlüsse oder Öffnungen gelangen. Abgenommene Abdeckungen oder andere Teile setzt du danach vollständig und ordnungsgemäß wieder ein. Die Sicherung beziehungsweise Stromversorgung darf erst eingeschaltet werden, wenn alle Reinigungsarbeiten beendet, sämtliche Bauteile vollständig trocken und alle Abdeckungen sicher montiert sind. Kinder müssen währenddessen vom Arbeitsbereich fernbleiben. Bei Schäden, Unsicherheit, Zweifeln an der Spannungsfreiheit oder Arbeiten an fest installierten elektrischen Komponenten solltest du eine qualifizierte Elektrofachkraft hinzuziehen.

Häufig gestellte Fragen

Für welche Stromstärken ist der Wandlerschrank ausgelegt?

Der Wandlerschrank ist für Wandlermessungen bis 100 Ampere ausgelegt. Das Wandlerfeld ist mit HSP3125 und Sammelschienensatz ausgestattet und für diesen Bereich verdrahtet.

Wie erfolgt die Montage des Wandlerschranks?

Die Montage erfolgt als Aufputzmontage an der Wand. Das Gehäuse ist mit einer Tür ausgestattet und bietet durch die Maße von 1100 mm Höhe und 800 mm Breite ausreichend Platz für die Installation. Die Schutzart IP31/43 sorgt für einen sicheren Betrieb im Innenbereich.

Ist der Einsatz des Wandlerschranks genehmigungspflichtig?

Ja, die Einsatzmöglichkeit sollte unbedingt mit dem zuständigen Verteilnetzbetreiber (VNB) abgestimmt werden, um die Einhaltung aller technischen und rechtlichen Anforderungen sicherzustellen.

Unser Tipp für dich

Mit dem N 7198051 Wandlerschrank 3.HZ 100A erhältst du eine zuverlässige und gut durchdachte Lösung für die Wandlermessung in deinem elektrischen Verteilersystem. Die robuste Bauweise, die werkseitige Verdrahtung und die sichere Trennung durch NH-Trenner und Wandlertrennklemme FNN machen die Installation einfach und sicher. Achte bei der Planung auf die Abstimmung mit dem VNB, um einen reibungslosen Betrieb zu gewährleisten. So kannst du deine Anlage übersichtlich und sicher gestalten - eine Investition, die sich langfristig auszahlt.
