f-tronic 7198251 Wandlerschrank 3.HZ 200A, 3HZ931TAPZW200BW,NH1-Trenner, Wandlertrennklemme Netze BW

N 7198251 Wandlerschrank 3.HZ 200A - Zuverlässiger Wandlerschrank mit NH1-Trenner und Wandlertrennklemme Netze BW

Wenn du im Bereich der Energieverteilung und Messung auf eine sichere und robuste Lösung angewiesen bist, bietet dir der Wandlerschrank N 7198251 3.HZ 200A eine zuverlässige Grundlage. Dieses System ist speziell für den Dauerbetrieb mit bis zu 250 A Aussetzbetrieb ausgelegt und sorgt für eine präzise Wandlermessung bei elektrischen Anlagen.

Warum dieses System/Produkt?

Der Wandlerschrank N 7198251 überzeugt durch seine stabile Bauweise und die durchdachte Ausstattung, die den Alltag in der Installation und im Betrieb erleichtert. Sein Gehäuse aus Stahlblech in RAL 9016 bietet nicht nur eine ansprechende Optik, sondern auch eine hohe Widerstandsfähigkeit gegen mechanische Beanspruchungen. Die integrierten Komponenten wie der NH1-Trenner und die Wandlertrennklemme Netze BW mit Spannungspfadsicherung gewährleisten eine sichere Trennung und Messung der Stromwandlerströme. So kannst du dich auf eine präzise und sichere Messung verlassen, die für den Betrieb und die Wartung elektrischer Anlagen unerlässlich ist.

Technische Highlights & Montage

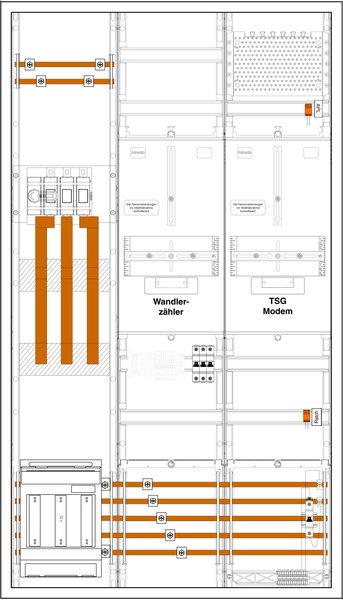

Technisch zeichnet sich der Wandlerschrank durch ein Wandlerfeld aus, das für Ströme bis 200 A ausgelegt ist und mit dem HSP3250 sowie einem Sammelschienensatz verdrahtet ist. Die Schutzart IP31/43 sorgt dabei für einen ausreichenden Schutz gegen Berührung und das Eindringen von Fremdkörpern, was die Sicherheit bei der Nutzung erhöht. Die Aufputzmontage gestaltet sich unkompliziert und ermöglicht eine flexible Installation an der Wand. Drei 1-polig LS-Schalter B6A mit einer Kurzschlussfestigkeit von 25 kA sind integriert und schützen die Stromkreise zuverlässig. Die Sammelschienenklemmen sind für Leiterquerschnitte bis 120 mm² ausgelegt, was eine vielseitige Anschlussmöglichkeit bietet.

Ideale Einsatzorte in deinem Zuhause

Obwohl der Wandlerschrank primär für den Einsatz in elektrischen Verteilanlagen und Messstellen konzipiert ist, findet er auch in größeren Wohn- oder Gewerbeobjekten Anwendung, wo eine präzise Wandlermessung erforderlich ist. Typische Einsatzorte sind Hausanschlussräume, Technikräume oder Zählerplätze, in denen eine sichere und übersichtliche Installation der Mess- und Schutzeinrichtungen notwendig ist. Wichtig ist, dass der Einsatz mit dem zuständigen Verteilnetzbetreiber abgestimmt wird, um die Einhaltung aller relevanten Vorschriften zu gewährleisten.

Abmessungen & Technische Daten

Die kompakten Abmessungen des Wandlerschranks ermöglichen eine platzsparende Montage, ohne Kompromisse bei der Funktionalität einzugehen. Die wichtigsten Maße und technischen Daten findest du in der folgenden Übersicht:

Tipps zur Reinigung & Pflege

Bevor du mit der Pflege beginnst, unterbrich die Stromversorgung vollständig, schalte den betreffenden Stromkreis am Sicherungskasten aus und kontrolliere mit einem geeigneten Spannungsprüfer, ob tatsächlich keine elektrische Spannung mehr anliegt. Beginne erst mit der Reinigung, wenn die Spannungsfreiheit zuverlässig festgestellt wurde. Für eine lange Lebensdauer und einen einwandfreien Betrieb solltest du den Wandlerschrank regelmäßig von Staub und Schmutz befreien. Eine Reinigung mit einem trockenen oder leicht feuchten Tuch ist dabei ausreichend. Vermeide den Einsatz von aggressiven Reinigungsmitteln oder scheuernden Materialien, um die Oberfläche des Stahlblechs und die Lackierung nicht zu beschädigen. Kontrolliere zudem regelmäßig die Dichtungen und die Funktion der Tür, um die Schutzart IP31/43 dauerhaft zu gewährleisten und das Eindringen von Feuchtigkeit zu verhindern. Achte zusätzlich darauf, dass weder Feuchtigkeit noch Reinigungsflüssigkeit oder nasse Gegenstände in elektrische Bauteile, Kontakte, Anschlüsse oder Öffnungen gelangen. Falls du Abdeckungen oder andere Teile zur Reinigung entfernst, montiere sie anschließend wieder vollständig und ordnungsgemäß. Schalte Sicherung beziehungsweise Stromversorgung erst wieder ein, wenn die Reinigung vollständig abgeschlossen ist, sämtliche Bauteile vollständig trocken sind und alle Abdeckungen sicher montiert sind. Halte Kinder während der Arbeiten vom Arbeitsbereich fern. Bei Unsicherheiten, Beschädigungen, unklarer Spannungsfreiheit oder Arbeiten an fest installierten elektrischen Komponenten ziehe eine qualifizierte Elektrofachkraft hinzu.

Häufig gestellte Fragen

Für welche Stromstärken ist der Wandlerschrank ausgelegt?

Der Wandlerschrank ist für den Dauerbetrieb bis 200 A ausgelegt, mit einem Aussetzbetrieb bis 250 A. Damit eignet er sich für die meisten Anwendungen im Bereich der Wandlermessung in elektrischen Verteilanlagen.

Wie erfolgt die Montage des Wandlerschranks?

Die Montage erfolgt als Aufputzmontage an der Wand. Das Gehäuse ist mit einer Tür ausgestattet und bietet ausreichend Platz für die Verdrahtung und den Einbau der Komponenten. Die Schutzart IP31/43 sorgt für einen sicheren Betrieb auch in weniger geschützten Umgebungen.

Ist der Einsatz des Wandlerschranks genehmigungspflichtig?

Ja, der Einsatz des Wandlerschranks sollte immer mit dem zuständigen Verteilnetzbetreiber (VNB) abgestimmt werden, um die Einhaltung aller technischen und rechtlichen Vorgaben sicherzustellen.

Unser Tipp für dich

Der Wandlerschrank N 7198251 3.HZ 200A ist eine solide und praxisgerechte Lösung für alle, die eine sichere und übersichtliche Wandlermessung in ihren elektrischen Anlagen benötigen. Er eignet sich besonders für den Einsatz in Hausanschlussräumen und Technikbereichen, wo eine zuverlässige Mess- und Trenntechnik gefragt ist. Achte bei der Planung auf die Abstimmung mit deinem Netzbetreiber, um einen reibungslosen und normgerechten Betrieb zu gewährleisten.
