f-tronic 7198252 Wandlerschrank 3.HZ 200A, 3HZ931TAPZW200FNN,NH1-Trenner, Wandlertrennklemme FNN

N 7198252 Wandlerschrank 3.HZ 200A - Zuverlässiger Wandlerschrank mit NH1-Trenner und Wandlertrennklemme FNN

Wenn du auf der Suche nach einem robusten und funktionalen Wandlerschrank bist, der dir eine sichere und übersichtliche Wandlermessung ermöglicht, dann ist der N 7198252 Wandlerschrank 3.HZ 200A die passende Lösung. Dieses System bietet dir eine durchdachte Kombination aus langlebiger Bauweise und praxisgerechter Ausstattung, die deinen Anforderungen im Bereich der Zählerschranksysteme gerecht wird.

Warum dieses System/Produkt?

Der N 7198252 Wandlerschrank überzeugt durch seine klare Ausrichtung auf den Dauerbetrieb mit einer Nennstromstärke von 200A und einer Aussetzbetriebsfähigkeit bis 250A. Damit eignet er sich besonders für Anwendungen, bei denen eine zuverlässige Wandlermessung und eine sichere Trennung der Stromkreise erforderlich sind. Die Integration eines NH1-Trenner und einer Wandlertrennklemme FNN mit Spannungspfadsicherung sorgt für eine erhöhte Betriebssicherheit und erleichtert die Wartung und den Austausch von Komponenten. So kannst du sicher sein, dass deine Mess- und Wandlersysteme optimal geschützt und übersichtlich angeordnet sind.

Technische Highlights & Montage

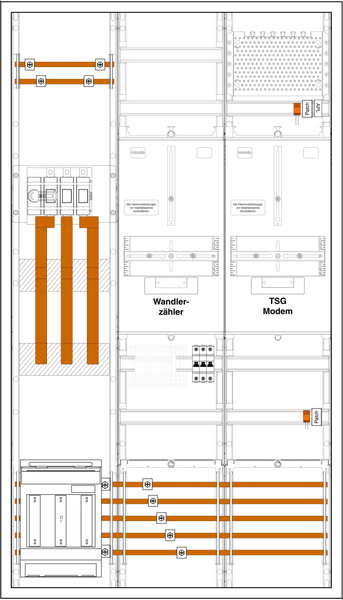

Das Gehäuse des Wandlerschranks besteht aus hochwertigem Stahlblech und ist in der Farbe RAL 9016 ausgeführt, was für eine helle und neutrale Optik sorgt. Mit einer Höhe von 1400 mm und einer Breite von 800 mm bietet der Schrank ausreichend Platz für die integrierten Komponenten. Die Aufputzmontage gestaltet sich unkompliziert und ermöglicht eine einfache Installation an der Wand. Die Schutzart IP31/43 gewährleistet einen Basisschutz gegen Berührung und das Eindringen von Fremdkörpern, was den Schrank für den Einsatz in geschützten Innenräumen prädestiniert. Im Inneren befindet sich ein verdrahtetes Wandlerfeld mit HSP3250 und Sammelschienensatz, das eine Wandlermessung bis 200A ermöglicht. Der integrierte LS-Schalter B6A ist 3-polig und bietet eine Kurzschlussfestigkeit von 25kA, was die Sicherheit im Betrieb zusätzlich erhöht. Sammelschienenklemmen bis 120 mm² erlauben eine flexible und sichere Anschlussmöglichkeit der Leitungen.

Ideale Einsatzorte in deinem Zuhause

Der Wandlerschrank N 7198252 ist vor allem für den Einsatz in Hausanschlussräumen, Technikräumen oder Zählerschränken geeignet, in denen eine präzise Wandlermessung erforderlich ist. Er findet Verwendung in Wohngebäuden, Mehrfamilienhäusern oder kleineren Gewerbeobjekten, wo eine übersichtliche und sichere Installation der Mess- und Wandlereinrichtungen notwendig ist. Dank seiner kompakten Maße und der Aufputzmontage lässt sich der Schrank auch in beengten Räumen problemlos integrieren. Wichtig ist, dass der Einsatz mit dem zuständigen Verteilnetzbetreiber abgestimmt wird, um die Einhaltung aller technischen und rechtlichen Vorgaben sicherzustellen.

Abmessungen & Technische Daten

Tipps zur Reinigung & Pflege

Beginne die Reinigung erst nach vollständiger elektrischer Freischaltung. Dazu trennst du die Stromversorgung, schaltest den betreffenden Stromkreis am Sicherungskasten aus und prüfst mit einem geeigneten Spannungsprüfer, dass wirklich keine elektrische Spannung mehr anliegt. Erst bei zuverlässig festgestellter Spannungsfreiheit darfst du mit der Pflege starten. Für die Pflege des Wandlerschranks empfiehlt es sich, die Oberfläche regelmäßig mit einem trockenen oder leicht feuchten Tuch abzuwischen, um Staub und Schmutz zu entfernen. Vermeide den Einsatz von aggressiven Reinigungsmitteln oder scheuernden Materialien, da diese die Lackierung beschädigen könnten. Die Tür und die Bedienelemente sollten frei von Verschmutzungen gehalten werden, um eine einwandfreie Funktion und einen sicheren Zugriff zu gewährleisten. Eine regelmäßige Sichtprüfung auf Beschädigungen oder Korrosion trägt dazu bei, die Langlebigkeit des Schranks zu erhalten. Stelle dabei sicher, dass weder Feuchtigkeit noch Reinigungsflüssigkeit oder nasse Gegenstände in elektrische Bauteile, Kontakte, Anschlüsse oder Öffnungen gelangen. Solltest du Abdeckungen oder andere Teile entfernen, setze sie danach vollständig und ordnungsgemäß wieder ein. Sicherung beziehungsweise Stromversorgung dürfen erst dann wieder eingeschaltet werden, wenn die Reinigung vollständig beendet ist, sämtliche Bauteile vollständig trocken sind und alle Abdeckungen sicher montiert wurden. Kinder müssen vom Arbeitsbereich ferngehalten werden. Bei Beschädigungen, Unsicherheit, unklarer Spannungsfreiheit oder Arbeiten an fest installierten elektrischen Komponenten wende dich an eine qualifizierte Elektrofachkraft.

Häufig gestellte Fragen

Für welche Anwendungen ist der Wandlerschrank N 7198252 geeignet?

Der Wandlerschrank ist speziell für die Wandlermessung bis 200A im Dauerbetrieb konzipiert und eignet sich für den Einsatz in Hausanschlussräumen, Zählerschränken und Technikräumen in Wohn- und kleineren Gewerbegebäuden. Die Einsatzmöglichkeit sollte jedoch immer mit dem zuständigen Verteilnetzbetreiber abgestimmt werden.

Wie erfolgt die Montage des Wandlerschranks?

Die Montage erfolgt als Aufputzmontage an der Wand. Mit den Maßen von 1400 mm Höhe und 800 mm Breite bietet der Schrank ausreichend Platz für die Verdrahtung und Komponenten. Die Schutzart IP31/43 ist für den Einsatz in geschützten Innenräumen ausgelegt.

Welche Sicherheitsmerkmale sind integriert?

Der Schrank verfügt über einen NH1-Trenner sowie eine Wandlertrennklemme FNN mit Spannungspfadsicherung. Zusätzlich ist ein 3-polig LS-Schalter B6A mit einer Kurzschlussfestigkeit von 25 kA integriert, was die Betriebssicherheit erhöht und Schutz bei Überlastungen bietet.

Unser Tipp für dich

Wenn du eine zuverlässige und übersichtliche Lösung für die Wandlermessung in deinem Gebäude suchst, ist der N 7198252 Wandlerschrank 3.HZ 200A eine solide Wahl. Er verbindet eine robuste Bauweise mit praxisgerechten Sicherheits- und Montageeigenschaften. Achte darauf, die Einsatzmöglichkeiten mit deinem Verteilnetzbetreiber abzustimmen, um eine reibungslose Integration zu gewährleisten. So bist du bestens für den sicheren und normgerechten Betrieb deiner Messanlagen gerüstet.
