f-tronic 7198255 Wandlerschrank 3.HZ 200A, 3HZ931TAPZW200BN,NH1-Trenner, Badenova

N 7198255 Wandlerschrank 3.HZ 200A - Zuverlässiger Wandlerschrank mit NH1-Trenner und LS-Schalter für präzise Wandlermessung

Wenn du eine sichere und übersichtliche Lösung für die Wandlermessung in deinem Zählerschrank suchst, bietet dir der N 7198255 Wandlerschrank 3.HZ 200A eine robuste und funktionale Ausstattung. Dieses System erleichtert dir die Installation und sorgt für eine zuverlässige Messung bei Stromstärken bis 200 Ampere.

Warum dieses System/Produkt?

Der N 7198255 Wandlerschrank ist speziell für den Einsatz in der Wandlermessung konzipiert und überzeugt durch seine klare Struktur und hochwertige Verarbeitung. Im Alltag profitierst du von der Kombination aus einem stabilen Stahlblechgehäuse und einer durchdachten Verdrahtung, die eine sichere und übersichtliche Installation ermöglicht. Die integrierten LS-Schalter und der NH1-Trenner sorgen für eine einfache Bedienbarkeit und erhöhen die Betriebssicherheit. Damit ist dieser Wandlerschrank eine verlässliche Komponente für deine Zählerschränke und Messsysteme.

Technische Highlights & Montage

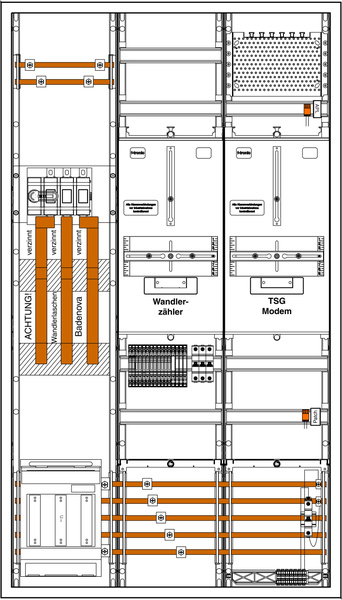

Die Montage des Wandlerschranks erfolgt als Aufputzmontage, was dir eine flexible und unkomplizierte Installation ermöglicht. Das Gehäuse aus Stahlblech ist in RAL 9016 pulverbeschichtet und bietet mit der Schutzart IP31/43 einen guten Schutz gegen Fremdkörper und Spritzwasser. Im Inneren findest du ein Wandlerfeld, das für Stromstärken bis 200 Ampere ausgelegt ist und mit dem HSP3250 sowie einem Sammelschienensatz ausgestattet ist. Die Verdrahtung ist bereits vorbereitet, was dir die Installation erleichtert. Zusätzlich sind drei 1-polig LS-Schalter B6A mit einer Schaltleistung von 25 kA integriert, die für den Schutz der Stromkreise sorgen. Die Sammelschienenklemmen sind für Leiterquerschnitte bis 120 mm² geeignet, was dir Flexibilität bei der Anschlussgestaltung bietet.

Ideale Einsatzorte in deinem Zuhause

Der Wandlerschrank eignet sich besonders für den Einsatz in Zählerschränken und Messwarten, wo eine präzise Wandlermessung erforderlich ist. Typische Einsatzorte sind Hausanschlussräume oder Technikräume, in denen die Stromversorgung überwacht und gesteuert wird. Durch die kompakte Bauweise mit einer Höhe von 1400 mm und einer Breite von 800 mm passt der Schrank gut in vorhandene Installationsbereiche. Wichtig ist, dass der Einsatz mit dem zuständigen Verteilnetzbetreiber abgestimmt wird, um die Einhaltung aller technischen und rechtlichen Vorgaben sicherzustellen.

Abmessungen & Technische Daten

Tipps zur Reinigung & Pflege

Bevor du mit der Pflege beginnst, unterbrich die Stromversorgung vollständig, schalte den betreffenden Stromkreis am Sicherungskasten aus und kontrolliere mit einem geeigneten Spannungsprüfer, ob tatsächlich keine elektrische Spannung mehr anliegt. Beginne erst mit der Reinigung, wenn die Spannungsfreiheit zuverlässig festgestellt wurde. Für die Pflege des Wandlerschranks empfiehlt es sich, das Gehäuse regelmäßig mit einem trockenen oder leicht feuchten Tuch abzuwischen, um Staub und Schmutz zu entfernen. Vermeide den Einsatz von aggressiven Reinigungsmitteln, da diese die Pulverbeschichtung beschädigen könnten. Die Tür und die Bedienelemente sollten sauber gehalten werden, um eine einwandfreie Funktion und eine lange Lebensdauer zu gewährleisten. Eine regelmäßige Sichtprüfung auf Beschädigungen oder Korrosion trägt ebenfalls zur Betriebssicherheit bei. Achte zusätzlich darauf, dass weder Feuchtigkeit noch Reinigungsflüssigkeit oder nasse Gegenstände in elektrische Bauteile, Kontakte, Anschlüsse oder Öffnungen gelangen. Falls du Abdeckungen oder andere Teile zur Reinigung entfernst, montiere sie anschließend wieder vollständig und ordnungsgemäß. Schalte Sicherung beziehungsweise Stromversorgung erst wieder ein, wenn die Reinigung vollständig abgeschlossen ist, sämtliche Bauteile vollständig trocken sind und alle Abdeckungen sicher montiert sind. Halte Kinder während der Arbeiten vom Arbeitsbereich fern. Bei Unsicherheiten, Beschädigungen, unklarer Spannungsfreiheit oder Arbeiten an fest installierten elektrischen Komponenten ziehe eine qualifizierte Elektrofachkraft hinzu.

Häufig gestellte Fragen

Für welche Stromstärken ist der Wandlerschrank ausgelegt?

Der Wandlerschrank ist für einen Dauerbetrieb bis 200 Ampere ausgelegt und kann kurzfristig bis zu 250 Ampere im Aussetzbetrieb verarbeiten. Damit eignet er sich für die meisten Anwendungen in der Wandlermessung im privaten und gewerblichen Bereich.

Wie erfolgt die Montage des Wandlerschranks?

Die Montage erfolgt als Aufputzmontage an der Wand. Das Gehäuse ist mit einer Tür ausgestattet und bietet durch die Schutzart IP31/43 einen guten Schutz gegen Staub und Spritzwasser. Die Befestigung sollte fachgerecht erfolgen, um eine sichere und stabile Installation zu gewährleisten.

Ist der Einsatz des Wandlerschranks mit dem Verteilnetzbetreiber abzustimmen?

Ja, der Einsatz des Wandlerschranks sollte unbedingt mit dem zuständigen Verteilnetzbetreiber abgestimmt werden, um die Einhaltung der technischen und rechtlichen Anforderungen sicherzustellen. Dies ist besonders wichtig, da der Schrank in der Mess- und Verteiltechnik eingesetzt wird.

Unser Tipp für dich

Der N 7198255 Wandlerschrank 3.HZ 200A ist eine solide und durchdachte Lösung für die Wandlermessung in deinem Zählerschrank. Seine robuste Bauweise, die vorinstallierten LS-Schalter und der NH1-Trenner erleichtern dir die Installation und sorgen für einen sicheren Betrieb. Achte bei der Planung auf die Abstimmung mit deinem Verteilnetzbetreiber, damit du eine reibungslose Integration in dein Stromnetz gewährleistest. So bist du bestens für eine präzise und zuverlässige Strommessung gerüstet.
