Technische Daten
Anzahl der Einheiten | 1 |
Montageart der Dose | Front |
Zugentlastungsmöglichkeit | ja |
Befestigungsspur | sonstige |
Mit Anschlussraum | ja |
Ausführung | geschlossen |
Montageart Installationsgerät | schrauben |
Geräteart | CEE |
Werkstoff | Kunststoff |
Beschreibung

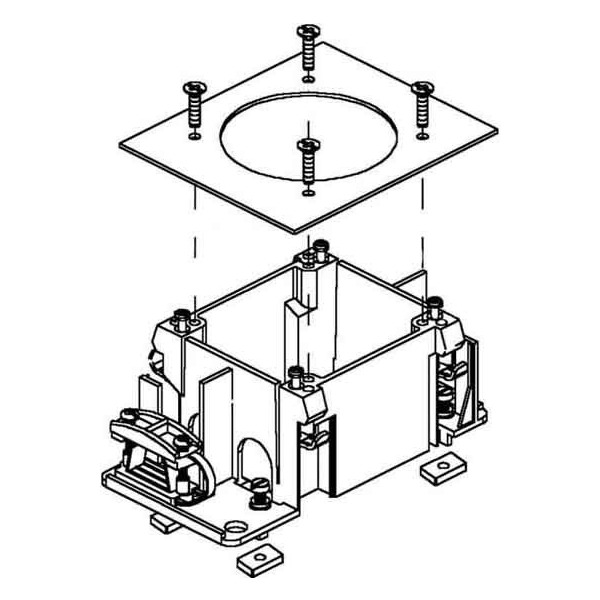

Industrie-Geräteeinbaudose, frontrastend, robuste Bauform, mit großem Verdrahtungssraum, mit seitlich vorgeprägten Kabeldurchführöffnungen un Zugentlastung, zum Einhängen in die Deckelaufnahmekontur von Gerätekanälen sowie zur Klemmbefestigung auf Hutprofile TS 35 deren Anschlussmaße DIN EN 60715 entsprechen, mit 60/70 mm Befestigungsspur, für die Aufnahme von Industrie-Steckvorrichtungen bis 32A und für CEE Steckdosen bis 32A, halogenfrei, einschließlich Zubehörset. Der Querschnitt ca. 3167 mm² ist vom nutzbaren Querschnitt des Gerätekanals abzuziehen. VDE zertifiziert! Set besteht aus : 1 Geräteeinbaudose GDI 60/70 mit Zugentlastung 6 Linsenkopf-Blechschrauben mit Kreuzschlitz B 3,5x25 V nach DIN EN ISO 7049 2 Linsenkopf-Blechschrauben mit Kreuzschlitz B 3,5x32 V nach DIN EN ISO 7049 1 Abdeckrahmen, keine zusätzlichen Lochblenden erforderlich. für Gerätekanalunterteile : GKU ... DKU ... PGU ... PLU ... GAU ... DAU ... ESDB 133/... ESED 133/... ESDD 133/... Abmessungen (ca. Maße) H x B x T außen : 71 x 138 x 52 mm lichte Innenmaße Dosenkörper H1 x B1 x T1 : 66 x 77 x 50 mm nutzbare Innenmaße Dosenkörper abzüglich der Schraubendome H2 x B2 x T2 : 52 x 52 x 50 mm für Deckelöffnung : 78 mm Glühdrahtprüfung nach VDE 0471/DIN IEC 695 : 650°C Schutzart : IP30 Farbton : lichtgrau RAL : 7035 (ähnlich) Werkstoff Dosenkörper und Abdeckrahmen : PA (Polyamid), flammwidrig, selbstverlöschend Werkstoff Schrauben und Klemmstücke : Stahl, galvanisch verzinktInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
