Technische Daten
Werkstoff | Kunststoff |
Für Ex-Zone Gas | ohne |
Plombierbar | ja |
Bemessungsisolationsspannung Ui | 400 V |
Witterungsbeständig | nein |
Halogenfrei | ja |
Montageart | Wand-/Deckenmontage |
Breite | 110 mm |
Einführung von hinten | ja |
Tiefe | 51 mm |
Für Ex-Zone Staub | ohne |
Anreihbar | ja |
Länge | 110 mm |
Max. Leiterquerschnitt | 6 mm² |
Art der Gehäusedurchführung | Gewinde und Dichtmembran |
Einsatztemperatur | -5..60 °C |
Explosionsgeprüfte Ausführung | nein |
Farbe | grau |
Schutzart (IP) | IP67 |
Funktionserhalt | ohne |
Oberflächenschutz | unbehandelt |
Anzahl der Einführungen | 9 |
Deckelbefestigung | sonstige |
Beschreibung

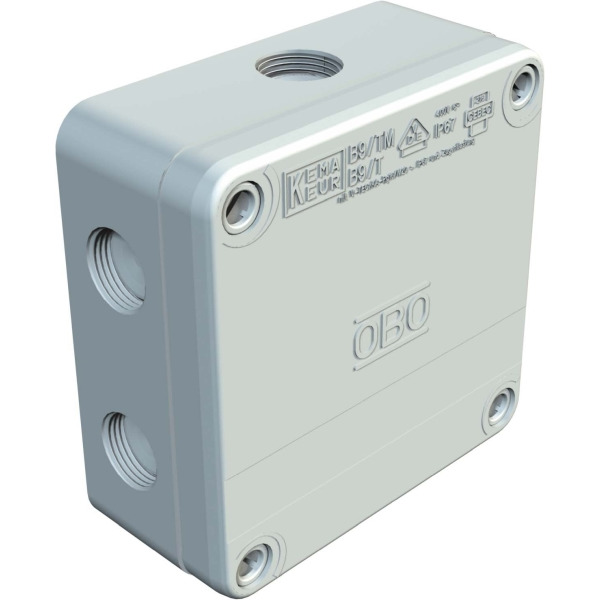

B9/T...: besteht aus zwei verschiedenen halogenfreien Kunststoffkomponenten, 8 Gewindeeinführungen (PG16) mit Durchstoßmembran (für Kabeldurchmesser bis 15 mm) im Bodenbereich. Bei Verwendung der Kabelverschraubungen (zusätzliche Zugentlastung) ist ein Entfernen der Membran nicht erforderlich (Zeitgewinn). Schutzart IP 67 bei Durchstoßmembrane und bei Kabelverschraubung ohne Entfernen der Durchstoßmembrane. Nennspannung 400 VNennquerschnitt 4 ÷ 6 mm². Der Deckel wird mit 4 vormontierten, unverlierbaren Deckelschnellbefestigungen verschraubt (180°). Die Befestigungslöcher sind zusätzlich mit einer weichen Kunststoffkomponente ausgespritzt, für Schraubendurchmesser 5 mm (Abstand 75 mm). Lichte Innenmaße 98x98x40
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
