Technische Daten
Für Ex-Zone Staub | ohne |
Farbe | grau |
Mit Abschirmung | nein |
Deckelbefestigung | geschraubt |
Einführung von hinten | nein |
Max. Leiterquerschnitt | 4 mm² |
Form | quadratisch |
Explosionsgeprüfte Ausführung | nein |
Tiefe | 51 mm |
Art der Gehäusedurchführung | Gewinde und Vorprägung |
Bemessungsisolationsspannung Ui | 660 V |
Anreihbar | nein |
Funktionserhalt | ohne |
Oberflächenschutz | unbehandelt |
Für Ex-Zone Gas | ohne |
Breite | 91 mm |
Anzahl der Einführungen | 7 |
Werkstoff | Kunststoff |
Länge | 91 mm |
Halogenfrei | ja |
Witterungsbeständig | nein |
Schutzart (IP) | IP54 |
Für Rohrdurchmesser | 20 mm |
Plombierbar | ja |

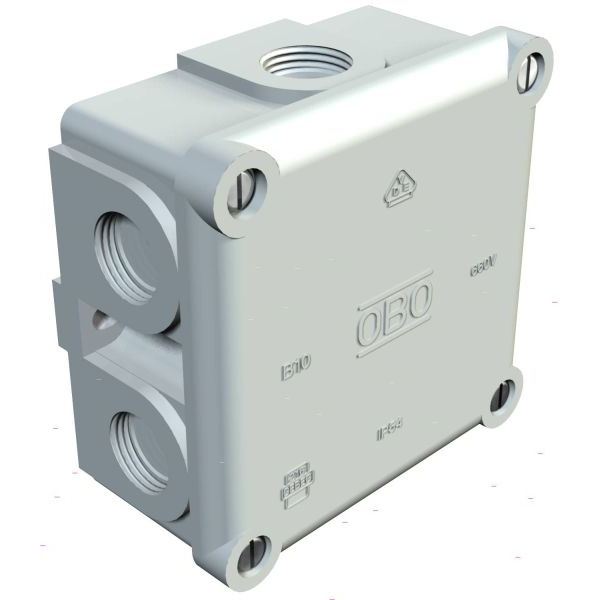

Beschreibung
Schutzart IP54, Nennspannung 660 V, Nennquerschnitt 2,5 ÷ 4, in Kombination mit dem Klemmstein 700/6 M hat der Kasten den Nennquerschnitt 4 mm², 2 Befestigungslöcher für Schrauben bis 5 mm Ø an der Außenseite des Kastens. 4 Deckelschrauben, 7 ausbrechbare Einführungen mit Gewinde M20 x 1,5, vorzugsweise für Kabelverschraubungen mit kurzem Anschlussgewinde. Lichte Innenmaße: 80x80x39 mm.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
