Technische Daten
Werkstoff | Kunststoff |
Farbe | grau |
Mit Abschirmung | nein |
Anreihbar | nein |
Breite | 136 mm |
Deckelbefestigung | geschraubt |
Art der Gehäusedurchführung | Gewinde und Vorprägung |
Schutzart (IP) | IP54 |
Funktionserhalt | ohne |
Explosionsgeprüfte Ausführung | nein |
Für Ex-Zone Gas | ohne |
Max. Leiterquerschnitt | 10 mm² |
Oberflächenschutz | unbehandelt |
Bemessungsisolationsspannung Ui | 660 V |
Halogenfrei | ja |
Witterungsbeständig | nein |
Anzahl der Einführungen | 10 |
Einführung von hinten | nein |
Form | rechteckig |
Tiefe | 57 mm |
Plombierbar | ja |
Für Rohrdurchmesser | 20 mm |
Für Ex-Zone Staub | ohne |
Länge | 111 mm |
Beschreibung

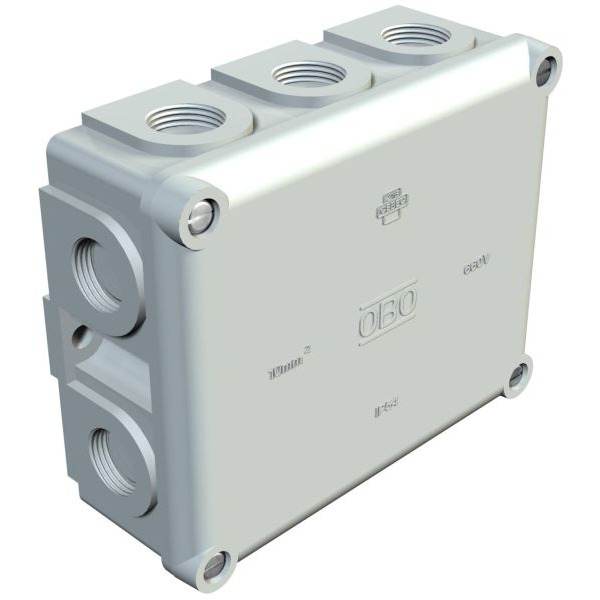

Schutzart IP54, Nennspannung 660 V, Nennquerschnitt 10 ÷ mm², 2 Befestigungslöcher für Schrauben bis 6 mm Ø an der Außenseite des Kastens, 4 Deckelschrauben, 10 ausbrechbare Einführungen mit Gewinde M20 x 1,5, vorzugsweise für Kabelverschraubungen mit kurzem Anschlussgewinde. Lichte Innenmaße: 125x100x44 mm.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
