Technische Daten
Bauform | Gerätedose |
Einführung von hinten | ja |
Ausführung | Doppel |
Max. Leiterquerschnitt | 2,5 mm² |
Plombierbar | nein |
Mit Nagellaschen | nein |
Montageart | Hohlwand |
Mit Abschirmung | nein |
Mit Schrauben | ja |
Länge | 142 mm |
Luftdicht | nein |
Halogenfrei | ja |
Für Rohrdurchmesser | 20/25 mm |
Farbe | orange |
Befestigung der Geräte | schrauben |
Werkstoff | Kunststoff |
Tiefe | 47 mm |
Für Anzahl Geräteeinsätze | 2 |
Breite | 71 mm |
Schutzart (IP) | IP30 |
Durchmesser | 68 mm |
Bestückung | ohne |
Anzahl der Einführungen | 12 |
Form | oval |
Oberflächenschutz | unbehandelt |
Beschreibung

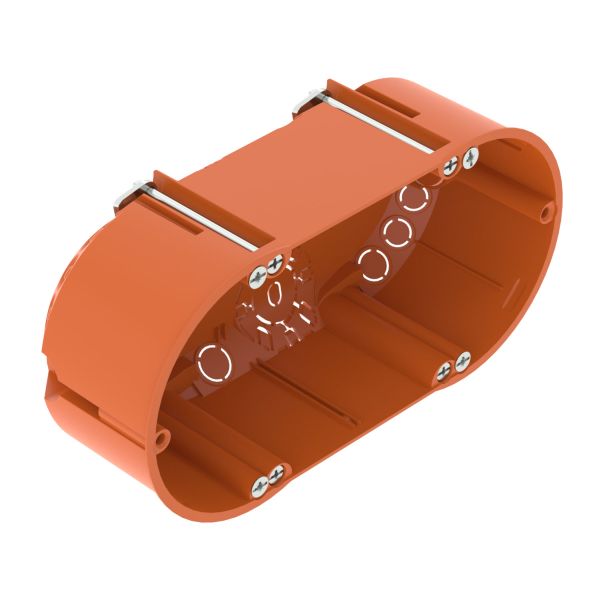

Doppelte Hohlwand-Gerätedose für den Einsatz in Hohlwänden mit einer Einbautiefe von mindestens 47 mm und einer Plattenstärke von 5 - 40 mm.6 Schraubdome
Geräteschrauben, Klemmlaschen
4 Kombi-Rohreinführungen Ø 20 und 25 mm
4 Einführungen für NYM-Leitungen 3 x 1,5 mm
2 Einführungen für NYM-Leitungen 3 x 2,5 mm² oder 5 x 1,5 mm²
2 Einführungen für NYM-Leitungen 5 x 2,5 mm² oder 7 x 1,5 mm²
Verbindung mit weiteren Gerätedosen über Verbindungsstutzen Typ ZH 11-V
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
