Technische Daten
| Prüfklasse | Typ 1 und 2 |
| Netzform TN | nein |
| Netzform TT | nein |
| Fernsignalisierung | nein |
| Netzform TN-S | nein |
| Polzahl | 3 |
| Netzform IT | nein |
| Netzform TN-C-S | nein |
| Max. PV-Spannung | 900 V |
| Höchste Dauerspannung DC | 900 V |
| Signalisierung am Gerät | optisch |
| Blitzstoßstrom (10/350 µs) | 7 kA |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Montageart | vormontiert im Gehäuse |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Netzform TN-C | nein |
| Netzform DC | ja |
| Schutzart (IP) | IP66 |
| Baugröße | sonstige |
| Schutzpegel | 3 kV |
| Netzform sonstige | ja |
Beschreibung

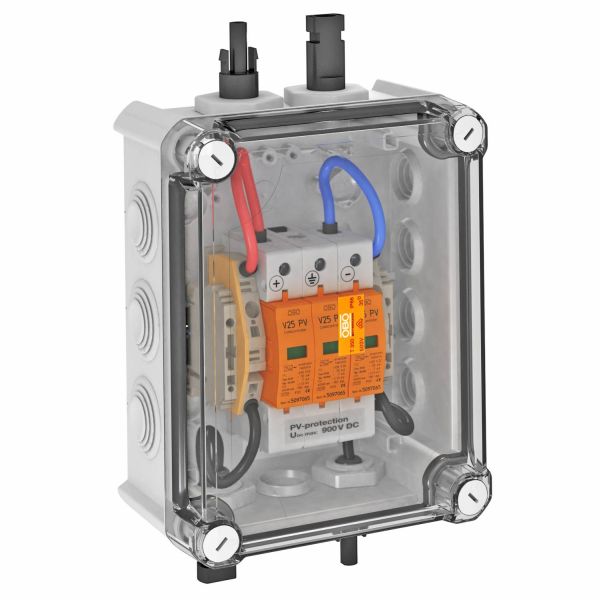

Systemlösung Typ 1+2 mit MC4-Stecker für PV-Wechselrichter mit 1 MPP-Tracker
Varistor-Ableiter, steckbar mit Abtrennvorrichtung in fehlerresistenter Y-Schaltung nach VDE 0100-712 (50539-12)
Typ 1+2 Kombiableiter zum Blitzschutzpotentialausgleich nach EN 62305 (VDE 0185-305)
niedriger DC-Schutzpegel: < 3,0 kV (Uoc max = 900V DC mit V25-B+C/0-450PV)
ein PV-String-Eingang (MC4-Steckverbinder) auf einen MPP-WR-Eingang, bis 30A DC pro Klemme
vormontiert im Polycarbonat Gehäuse (IP66), UV-beständig für den Außeneinsatz Zum DC-Schutz des Wechselrichters von PV-Anlagen. Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!
Varistor-Ableiter, steckbar mit Abtrennvorrichtung in fehlerresistenter Y-Schaltung nach VDE 0100-712 (50539-12)
Typ 1+2 Kombiableiter zum Blitzschutzpotentialausgleich nach EN 62305 (VDE 0185-305)
niedriger DC-Schutzpegel: < 3,0 kV (Uoc max = 900V DC mit V25-B+C/0-450PV)
ein PV-String-Eingang (MC4-Steckverbinder) auf einen MPP-WR-Eingang, bis 30A DC pro Klemme
vormontiert im Polycarbonat Gehäuse (IP66), UV-beständig für den Außeneinsatz Zum DC-Schutz des Wechselrichters von PV-Anlagen. Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
