Technische Daten
| Höchste Dauerspannung DC | 1000 V |
| Schutzart (IP) | IP65 |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Nennableitstoßstrom (8/20) | 20 kA |
| Schutzpegel | 4 kV |
| Max. PV-Spannung | 1000 V |
| Signalisierung am Gerät | optisch |
Beschreibung

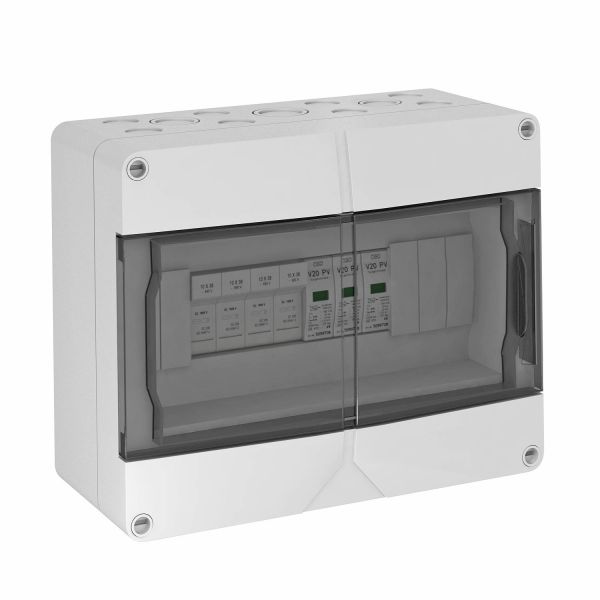

Systemlösung mit PV-Sicherungen für PV-Wechselrichter mit 1 MPP-Tracker
fehlerresistenter Y-Schaltung nach VDE 0100-712 (50539-12)
niedriger DC-Schutzpegel: < 4,0 kV (Uoc max = 1000V DC mit V20-C/0-500PV)
(+) Pole über 4 PV Sicherungen 10x38mm 10 A, 1000V DC geschützt
4 (-) Pole über Klemmstellen bis 6mm² im Gehäuse parallelgeschaltet, bis 30A DC pro Klemme
vormontiert im Polycarbonat Gehäuse (IP65), UV- und witterungsbeständig im geschützten Außenbereich, inkl. Kabelverschraubungsset Zum DC-Schutz des Wechselrichters von PV-Anlagen. Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!
fehlerresistenter Y-Schaltung nach VDE 0100-712 (50539-12)
niedriger DC-Schutzpegel: < 4,0 kV (Uoc max = 1000V DC mit V20-C/0-500PV)
(+) Pole über 4 PV Sicherungen 10x38mm 10 A, 1000V DC geschützt
4 (-) Pole über Klemmstellen bis 6mm² im Gehäuse parallelgeschaltet, bis 30A DC pro Klemme
vormontiert im Polycarbonat Gehäuse (IP65), UV- und witterungsbeständig im geschützten Außenbereich, inkl. Kabelverschraubungsset Zum DC-Schutz des Wechselrichters von PV-Anlagen. Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
