Technische Daten
Signalisierung am Gerät | optisch |
Integrierte Vorsicherung | nein |
Montageart | Hutschiene TH35 |
Höchste Dauerspannung AC | 280 V |
Schutzpegel L-N | 1,3 kV |
Netzform TN-C-S | ja |
Netzform TN-S | ja |
Schutzpegel | 1,3 kV |
Schutzart (IP) | IP20 |
Netzform IT | nein |
Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
Max. Ableitstoßstrom (8/20) | 40 kA |
Netzform TN | ja |
Netzform TT | nein |
Netzform sonstige | nein |
Nennspannung AC | 230 V |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
Mit Fernmeldekontakt | nein |
Baugröße | 3 TE |
Netzform DC | nein |
Prüfklasse Typ 2 | ja |
Netzform TN-C | ja |
Nennableitstoßstrom (8/20) | 20 kA |
Beschreibung

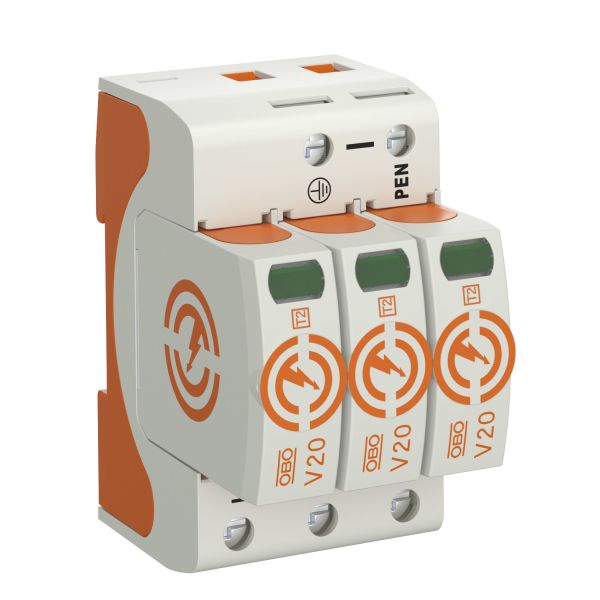

Überspannungsableiter Typ 2Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren
Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
Rastfunktion mit Vibrationsschutz und Spannungskodierung
Kunststoff nach UL 94 V-0
Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung Anwendung: Potentialausgleich in Haupt- und Unterverteilungen.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
