Technische Daten
Schutzpegel N-PE | 1,3 kV |
Schutzpegel L-N | 1,3 kV |
Netzform TN | nein |
Netzform TT | ja |
Nennableitstoßstrom (8/20) | 20 kA |
Nennspannung AC | 230 V |
Baugröße | 2 TE |
Höchste Dauerspannung AC | 280 V |
Mit Fernmeldekontakt | nein |
Netzform TN-C | nein |
Netzform IT | nein |
Signalisierung am Gerät | optisch |
Prüfklasse Typ 2 | ja |
Montageart | Hutschiene TH35 |
Netzform sonstige | nein |
Integrierte Vorsicherung | nein |
Max. Ableitstoßstrom (8/20) | 40 kA |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
Schutzpegel | 1,3 kV |
Netzform DC | nein |
Netzform TN-C-S | ja |
Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
Netzform TN-S | ja |
Schutzart (IP) | IP20 |
Beschreibung

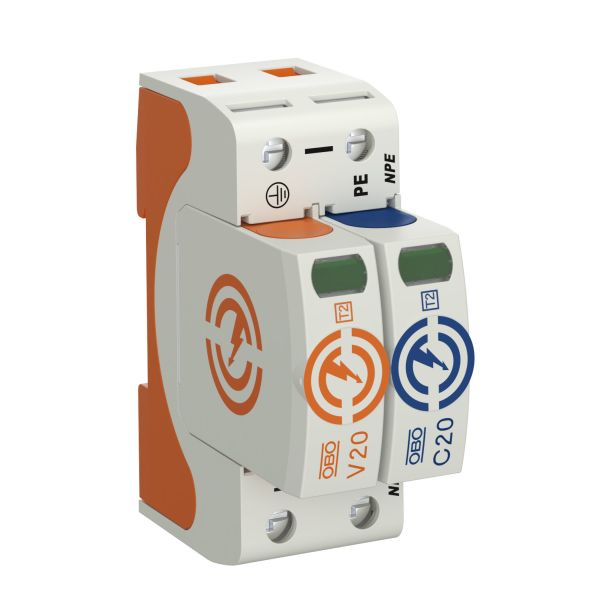

Überspannungsableiter Typ 2Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren
Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
Rastfunktion mit Vibrationsschutz und Spannungskodierung
Kunststoff nach UL 94 V-0
Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung Anwendung: Potentialausgleich in Haupt- und Unterverteilungen.
