Technische Daten
Schutzpegel L-N | 1,3 kV |
Nennspannung AC | 230 V |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
Baugröße | 1 TE |
Nennableitstoßstrom (8/20) | 20 kA |
Netzform TN-C-S | ja |
Mit Fernmeldekontakt | nein |
Max. Ableitstoßstrom (8/20) | 40 kA |
Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
Netzform sonstige | nein |
Netzform TN-C | ja |
Netzform TN-S | ja |
Netzform DC | nein |
Netzform IT | nein |
Netzform TT | ja |
Signalisierung am Gerät | optisch |
Integrierte Vorsicherung | nein |
Schutzart (IP) | IP20 |
Montageart | auf Basiselement |
Netzform TN | ja |
Schutzpegel | 1,3 kV |
Höchste Dauerspannung AC | 280 V |
Prüfklasse Typ 2 | ja |
Beschreibung

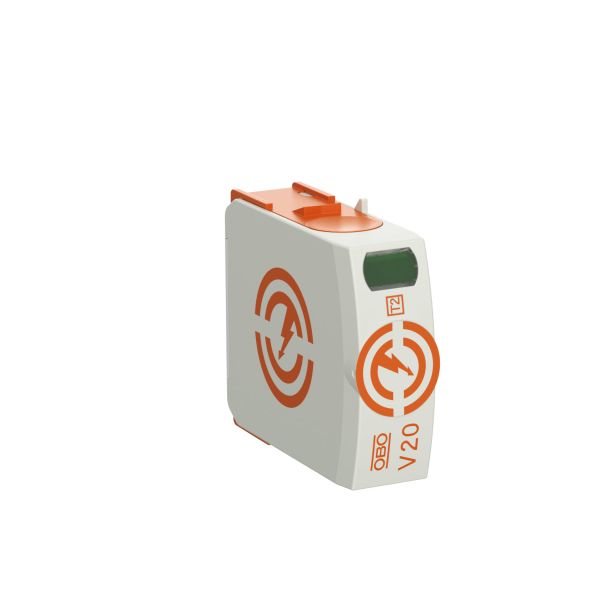

Oberteil, Überspannungsableiter Typ 2Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren
Modularer steckbares Oberteil mit dynamischer Abtrennvorrichtung und optischer Statusanzeige
Rastfunktion mit Vibrationsschutz und Spannungskodierung
Kunststoff nach UL 94 V-0
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
