Technische Daten
| Oberflächenschutz | unbehandelt |
| Mit Abschirmung | nein |
| Bemessungsisolationsspannung Ui | 690 V |
| Funktionserhalt | E90 |
| Deckelbefestigung | geschraubt |
| Für Ex-Zone Gas | ohne |
| Für Ex-Zone Staub | ohne |
| Explosionsgeprüfte Ausführung | nein |
| Montageart | Wand-/Deckenmontage |
| Länge | 150 mm |
| Farbe | orange |
| Tiefe | 67 mm |
| Art der Gehäusedurchführung | Stufenmembran abschneidbar |
| Einführung von hinten | nein |
| Anreihbar | nein |
| Bestückung | Klemme |
| Form | rechteckig |
| Witterungsbeständig | nein |
| Halogenfrei | ja |
| Schutzart (IP) | IP66 |
| Breite | 116 mm |
| Anzahl der Einführungen | 10 |
| Werkstoff | Kunststoff |
| Max. Leiterquerschnitt | 10 mm² |
| Plombierbar | nein |
Beschreibung

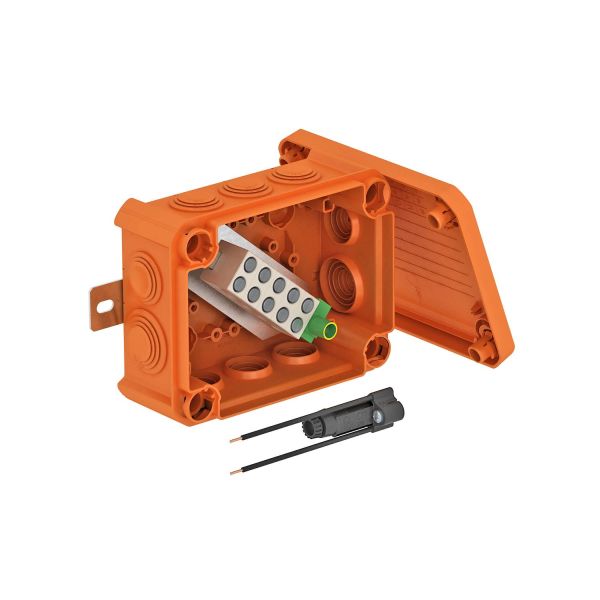

Halogenfreier Kabelabzweigkasten mit vormontierten, weichen Einsteckdichtungen, zugelassen für den elektrischen Funktionserhalt gemäß DIN 4102 Teil 12. Funktionserhaltklassen E30 bis E90. Farbe: pastellorange. Komplett montierte Anschlusseinheit aus hochtemperaturbeständiger Spezialkeramik und gekennzeichneter Schutzleiterklemme. Lieferung mit Sicherungshalter TE-FH 520 zur VDE-gerechten, rückwirkungsfreien Absicherung von Verbrauchern und 2 Brandschutz-Schraubankern MMS 6x50 zur dübellosen Befestigung an den Außenlaschen. Nennquerschnitt Leistungskabel: max. 10 mm². Maximal 2 starre Kupferleiter 4 mm² pro Klemmstelle. Hohe Schutzart IP66, Schlagfestigkeitsklasse IK08. Details zu Kabeltypen und -herstellern sind dem allgemeinen bauaufsichtlichen Prüfzeugnis des MPA NRW, Erwitte, zu entnehmen.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
