Technische Daten
Zentraleingang | ja |
Bemessungsstrom | 6 A |
Nebenstelleneingang | ja |
Nennspannung | 230 V |
Frequenz | 50..60 Hz |
Anzahl der anschließbaren Motoren | 2 |
Montageart | sonstige |
Beschreibung

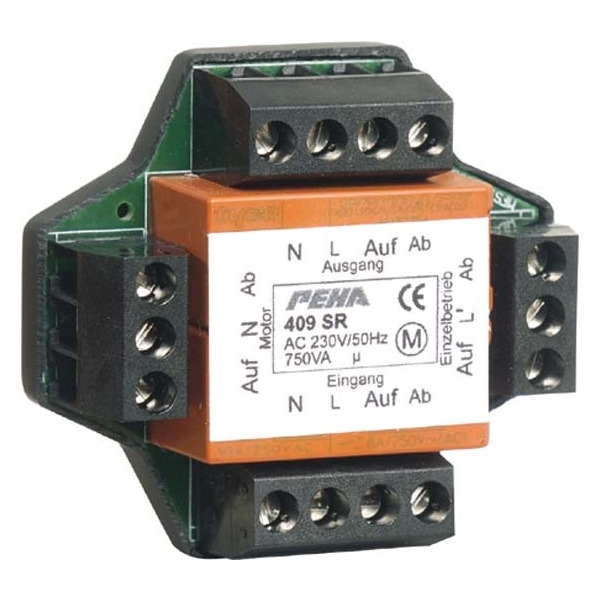

Mehrfachsteuerrelais für Rollladenmotor 250 V AC, µ 6 A, Motorlast max. 750 VA Pro Mehrfachsteuerrelais können ein oder zwei Rollladenmotoren angeschlossen werden. Als lokale Bedienung werden Jalousietaster angeschlossen. Als Zentrale kann ein Jalousietaster oder -schalter, eine Zeitschaltuhr (z.B. 814 J/JS) oder der programmierbare Rollladenschalter 405 R eingesetzt werden. Versorgungsspannung: 230 V, 50 Hz, +- 10%, Neutralleiter erforderlich Steuerspannung: 230 V, 50 Hz, +- 10% Stromaufnahme: 10 mA im Relaisbetrieb Schaltleistung: µ 6 A, 250 V AC, Motorlast max. 750 VA Temperaturbereich: 0-60 °C Schraubklemmen: massiv, 2 x 1,5 mm2, 1 x 2,5 mm2, flexibel 1 x 1,5 mm2 Maße: T 22 x B 52 x H 49 mm Einbau: in tiefe Schalterdose oder Aufputz- Feuchtraum-AbzweigdoseDatenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
