Technische Daten
| Anschlussposition | seitlich |
| Abschlussplatte erforderlich | Ja |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Höhe bei niedrigstbauender Montageart | 47,5 Millimeter |
| Bemessungsstrom In | 41 Ampere |
| Explosionsgeprüfte Ausführung 'Ex e' | Ja |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhül | 0,2 Quadratmillimeter |
| Werkstoff des Isolierkörpers | Thermoplast |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Länge | 47,7 Millimeter |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Breite/Rastermaß | 8,2 Millimeter |
| Etagen intern gebrückt | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,2 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,2 Quadratmillimeter |
| Anzahl der Klemmstellen je Etage | 2 |
| Bemessungsspannung | 1.000 Volt |
| Montageart | Hutschiene 35 mm |
| Farbe | blau |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhüls | 0,25 Quadratmillimeter |
Beschreibung

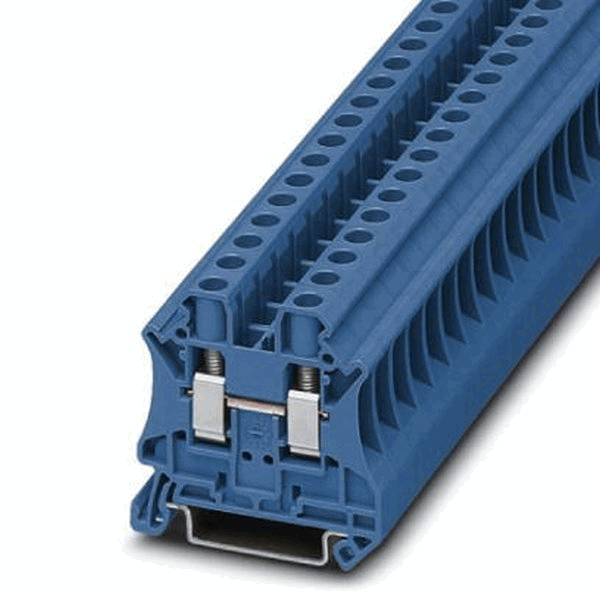

Bezeichnung:
UT 6 BU
Kurzbeschreibung:
Durchgangsklemme
Langtext:
Durchgangsklemme,
Anschlussart: Schraubanschluss,
Querschnitt: 0,2 mm² - 10 mm², AWG: 24 - 8,
Breite: 8,2 mm, Farbe: blau, Montageart: NS
35/7,5, NS 35/15
Technische Daten:
Allgemein:
Anzahl der Etagen: 1
Anzahl der Anschlüsse: 2
Farbe: blau
Isolierstoff: PA
Brennbarkeitsklasse nach UL 94: V0
Anwendungsbereich: Bahnindustrie
Anwendungsbereich: Maschinenbau
Anwendungsbereich: Anlagenbau
Anwendungsbereich: Prozessindustrie
Maße:
Breite: 8,2 mm
Länge: 47,7 mm
Höhe NS 35/7,5: 47,5 mm
Höhe NS 35/15: 55 mm
Allgemein:
Belastungsstrom maximal:
57 A (bei 10 mm^2 Leiterquerschnitt)
Bemessungsstoßspannung: 8 kV
Verschmutzungsgrad: 3
Überspannungskategorie: III
Isolierstoffgruppe: I
Anschluss gemäß Norm: IEC 60947-7-1
Nennstrom IN: 41 A
Nennspannung UN: 1000 V
Offene Seitenwand: ja
Anschlussdaten:
Hinweis:
Achtung: Im Downloadbereich finden Sie
Artikelfreigaben, Anschlussquerschnitte und
Hinweise zum Anschluss von Aluminiumleitern.
Leiterquerschnitt starr min: 0,2 mm^2
Leiterquerschnitt starr max: 10 mm^2
Leiterquerschnitt AWG/kcmil min: 24
Leiterquerschnitt AWG/kcmil max: 8
Leiterquerschnitt flexibel min: 0,2 mm^2
Leiterquerschnitt flexibel max: 10 mm^2
Leiterquerschnitt flexibel AWG min: 24
Leiterquerschnitt flexibel AWG max: 8
Leiterquerschnitt flexibel m. Aderendhülse ohne
Kunststoffhülse min: 0,25 mm^2
Leiterquerschnitt flexibel m. Aderendhülse ohne
Kunststoffhülse max: 6 mm^2
Leiterquerschnitt flexibel m. Aderendhülse m.
Kunststoffhülse min: 0,25 mm^2
Leiterquerschnitt flexibel m. Aderendhülse m.
Kunststoffhülse max: 6 mm^2
2 Leiter gleichen Querschnitts starr min: 0,2 mm^2
2 Leiter gleichen Querschnitts starr max: 2,5 mm^2
2 Leiter gleichen Querschnitts flexibel min:
0,2 mm^2
2 Leiter gleichen Querschnitts flexibel max:
2,5 mm^2
2 Leiter gleichen Querschnitts flexibel m.
TWIN-AEH mit Kunststoffhülse min: 0,5 mm^2
2 Leiter gleichen Querschnitts flexibel m.
TWIN-AEH mit Kunststoffhülse max: 4 mm^2
2 Leiter gleichen Querschnitts flexibel m. AEH
ohne Kunststoffhülse min: 0,25 mm^2
2 Leiter gleichen Querschnitts flexibel m. AEH
ohne Kunststoffhülse max: 1,5 mm^2
Anschlussart: Schraubanschluss
Abisolierlänge: 10 mm
Lehrdorn: A5
Schraubengewinde: M4
Anzugsdrehmoment min: 1,5 Nm
Anzugsdrehmoment max: 1,8 Nm
Bestellangaben:
Fabrikat: Phoenix Contact
Typ: UT 6 BU
Art-Nr: 3044144
UT 6 BU
Kurzbeschreibung:
Durchgangsklemme
Langtext:
Durchgangsklemme,
Anschlussart: Schraubanschluss,
Querschnitt: 0,2 mm² - 10 mm², AWG: 24 - 8,
Breite: 8,2 mm, Farbe: blau, Montageart: NS
35/7,5, NS 35/15
Technische Daten:
Allgemein:
Anzahl der Etagen: 1
Anzahl der Anschlüsse: 2
Farbe: blau
Isolierstoff: PA
Brennbarkeitsklasse nach UL 94: V0
Anwendungsbereich: Bahnindustrie
Anwendungsbereich: Maschinenbau
Anwendungsbereich: Anlagenbau
Anwendungsbereich: Prozessindustrie
Maße:
Breite: 8,2 mm
Länge: 47,7 mm
Höhe NS 35/7,5: 47,5 mm
Höhe NS 35/15: 55 mm
Allgemein:
Belastungsstrom maximal:
57 A (bei 10 mm^2 Leiterquerschnitt)
Bemessungsstoßspannung: 8 kV
Verschmutzungsgrad: 3
Überspannungskategorie: III
Isolierstoffgruppe: I
Anschluss gemäß Norm: IEC 60947-7-1
Nennstrom IN: 41 A
Nennspannung UN: 1000 V
Offene Seitenwand: ja
Anschlussdaten:
Hinweis:
Achtung: Im Downloadbereich finden Sie
Artikelfreigaben, Anschlussquerschnitte und
Hinweise zum Anschluss von Aluminiumleitern.
Leiterquerschnitt starr min: 0,2 mm^2
Leiterquerschnitt starr max: 10 mm^2
Leiterquerschnitt AWG/kcmil min: 24
Leiterquerschnitt AWG/kcmil max: 8
Leiterquerschnitt flexibel min: 0,2 mm^2
Leiterquerschnitt flexibel max: 10 mm^2
Leiterquerschnitt flexibel AWG min: 24
Leiterquerschnitt flexibel AWG max: 8
Leiterquerschnitt flexibel m. Aderendhülse ohne
Kunststoffhülse min: 0,25 mm^2
Leiterquerschnitt flexibel m. Aderendhülse ohne
Kunststoffhülse max: 6 mm^2
Leiterquerschnitt flexibel m. Aderendhülse m.
Kunststoffhülse min: 0,25 mm^2
Leiterquerschnitt flexibel m. Aderendhülse m.
Kunststoffhülse max: 6 mm^2
2 Leiter gleichen Querschnitts starr min: 0,2 mm^2
2 Leiter gleichen Querschnitts starr max: 2,5 mm^2
2 Leiter gleichen Querschnitts flexibel min:
0,2 mm^2
2 Leiter gleichen Querschnitts flexibel max:
2,5 mm^2
2 Leiter gleichen Querschnitts flexibel m.
TWIN-AEH mit Kunststoffhülse min: 0,5 mm^2
2 Leiter gleichen Querschnitts flexibel m.
TWIN-AEH mit Kunststoffhülse max: 4 mm^2
2 Leiter gleichen Querschnitts flexibel m. AEH
ohne Kunststoffhülse min: 0,25 mm^2
2 Leiter gleichen Querschnitts flexibel m. AEH
ohne Kunststoffhülse max: 1,5 mm^2
Anschlussart: Schraubanschluss
Abisolierlänge: 10 mm
Lehrdorn: A5
Schraubengewinde: M4
Anzugsdrehmoment min: 1,5 Nm
Anzugsdrehmoment max: 1,8 Nm
Bestellangaben:
Fabrikat: Phoenix Contact
Typ: UT 6 BU
Art-Nr: 3044144
