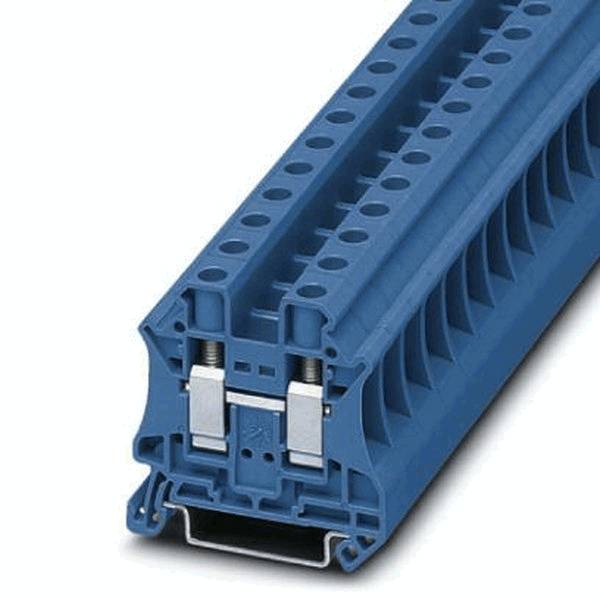

Phoenix Contact 3044188 Durchgangsklemme 16mm² blau UT10BU

Bezeichnung:
UT 10 BU

Kurzbeschreibung:
Durchgangsklemme

Langtext:
Durchgangsklemme, Anschlussart: Schraubanschluss,
Querschnitt: 0,5 mm² - 16 mm², AWG: 20 - 6,
Breite: 10,2 mm, Höhe: 46,9 mm, Farbe: blau,
Montageart: NS 35/7,5, NS 35/15

Technische Daten:

Allgemein:
Anzahl der Etagen: 1
Anzahl der Anschlüsse: 2
Nennquerschnitt: 10 mm²
Farbe: blau
Isolierstoff: PA
Brennbarkeitsklasse nach UL 94: V0
Anwendungsbereich: Bahnindustrie
Anwendungsbereich: Maschinenbau
Anwendungsbereich: Anlagenbau
Anwendungsbereich: Prozessindustrie

Allgemein:
Bemessungsstoßspannung: 8 kV
Verschmutzungsgrad: 3
Überspannungskategorie: III
Isolierstoffgruppe: I
Anschluss gemäß Norm: IEC 60947-7-1
Belastungsstrom maximal:
76 A (bei 16 mm² Leiterquerschnitt)
Nennstrom IN: 76 A
Nennspannung UN: 1000 V
Offene Seitenwand: Ja

Maße:
Breite: 10,2 mm
Deckelbreite: 2,2 mm
Länge: 47,7 mm
Höhe: 46,9 mm
Höhe NS 35/7,5: 47,5 mm
Höhe NS 35/15: 55 mm

Anschlussdaten:
Anschlussart: Schraubanschluss
Anschluss gemäß Norm: IEC 60947-7-1
Hinweis:
Achtung: Im Downloadbereich finden Sie
Artikelfreigaben, Anschlussquerschnitte und
Hinweise zum Anschluss von Aluminiumleitern.
Leiterquerschnitt starr min: 0,5 mm²
Leiterquerschnitt starr max: 16 mm²
Leiterquerschnitt AWG min: 20
Leiterquerschnitt AWG max: 6
Leiterquerschnitt flexibel min.: 0,5 mm²
Leiterquerschnitt flexibel max.: 16 mm²
Leiterquerschnitt flexibel AWG min: 20
Leiterquerschnitt flexibel AWG max: 6
Leiterquerschnitt flexibel m. Aderendhülse ohne
Kunststoffhülse min:
0,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne
Kunststoffhülse max:
10 mm²
Leiterquerschnitt flexibel m. Aderendhülse m.
Kunststoffhülse min:
0,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m.
Kunststoffhülse max::
10 mm²
2 Leiter gleichen Querschnitts starr min: 0,5 mm²
2 Leiter gleichen Querschnitts starr max: 6 mm²
2 Leiter gleichen Querschnitts flexibel min:
0,5 mm²
2 Leiter gleichen Querschnitts flexibel max: 6 mm²
2 Leiter gleichen Querschnitts flexibel m.
TWIN-AEH mit Kunststoffhülse min:
0,5 mm²
2 Leiter gleichen Querschnitts flexibel m.
TWIN-AEH mit Kunststoffhülse max:
6 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH
ohne Kunststoffhülse min:
0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH
ohne Kunststoffhülse max:
2,5 mm²
Anschluss gemäß Norm: IEC/EN 60079-7
Leiterquerschnitt starr min: 0,5 mm²
Leiterquerschnitt starr max: 16 mm²
Leiterquerschnitt AWG min: 20
Leiterquerschnitt AWG max: 6
Leiterquerschnitt flexibel min.: 0,5 mm²
Leiterquerschnitt flexibel max.: 10 mm²
Abisolierlänge: 10 mm
Lehrdorn: A6
Schraubengewinde: M4
Anzugsdrehmoment min: 1,5 Nm
Anzugsdrehmoment max: 1,8 Nm

Normen und Bestimmungen:
Anschluss gemäß Norm: CSA
Anschluss gemäß Norm: IEC 60947-7-1
Brennbarkeitsklasse nach UL 94: V0

Bestellangaben:
Fabrikat: Phoenix Contact
Typ: UT 10 BU
Art-Nr: 3044188
