Technische Daten
Abschlussplatte erforderlich | ja |
Farbe | blau |
Anzahl der Klemmstellen je Etage | 2 |
Etagen intern gebrückt | nein |
Anzahl der Etagen | 1 |
Ausführung elektrischer Anschluss 1 | sonstige |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14..2,5 mm² |
Explosionsgeprüfte Ausführung Ex e | nein |
Bemessungsstrom In | 24 A |
Montageart | Hutschiene TH35 |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14..4 mm² |
Ausführung elektrischer Anschluss 2 | sonstige |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..2,5 mm² |
Bemessungsspannung | 500 V |
Betriebstemperatur | -60..105 °C |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Anschließbarer Leiterquerschnitt eindrähtig | 0,14..4 mm² |
Breite | 5,2 mm |
Werkstoff des Isolierkörpers | sonstige |
Tiefe | 48,5 mm |
Beschreibung

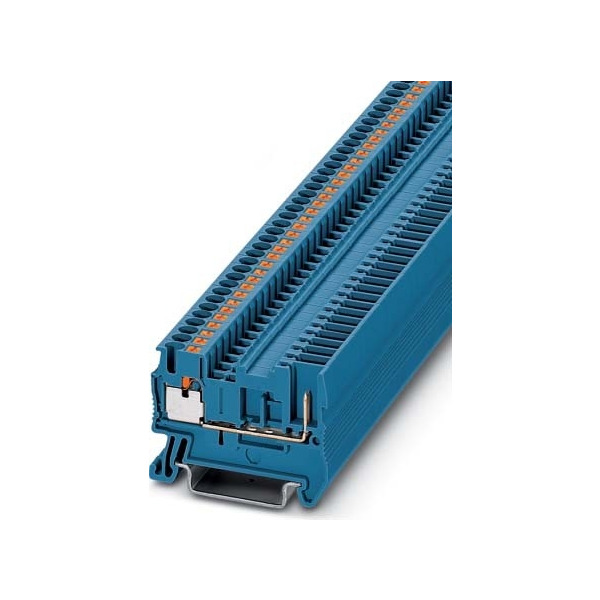

Durchgangsklemme, Nennspannung: 500 V, Nennstrom: 24 A, Anschlussart: Push-in- / Steckanschluss, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,14 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: blauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
