Technische Daten
Ausführung elektrischer Anschluss 1 | sonstige |
Explosionsgeprüfte Ausführung Ex e | nein |
Abschlussplatte erforderlich | nein |
Anschließbarer Leiterquerschnitt eindrähtig | 0,14..4 mm² |
Breite | 46,9 mm |
Bemessungsspannung | 450 V |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..2,5 mm² |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14..2,5 mm² |
Tiefe | 28,6 mm |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Bemessungsstrom In | 24 A |
Werkstoff des Isolierkörpers | sonstige |
Etagen intern gebrückt | nein |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14..2,5 mm² |
Farbe | rot |
Ausführung elektrischer Anschluss 2 | sonstige |
Anzahl der Klemmstellen je Etage | 2 |
Anzahl der Etagen | 1 |
Betriebstemperatur | -60..105 °C |
Montageart | sonstige |
Beschreibung

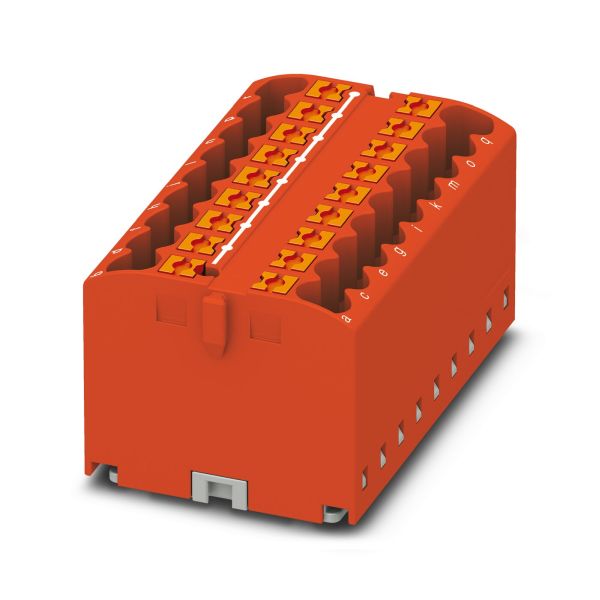

Verteilerblock, die Blöcke sind untereinander über den Leiterschacht brückbar, passende Steckbrücken siehe Zubehör, Grundklemme, Nennspannung: 450 V, Nennstrom: 24 A, Anschlussart: Push-in-Anschluss, Querschnitt: 0,14 mm² - 4 mm², Montageart: aufrasten auf Tragschienenadapter, Direktmontage mit Flansch, Fliegend, Farbe: rotInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
