Technische Daten
Anschließbarer Leiterquerschnitt eindrähtig | 0,14..4 mm² |
Tiefe | 28,6 mm |
Ausführung elektrischer Anschluss 1 | sonstige |
Etagen intern gebrückt | nein |
Bemessungsspannung | 690 V |
Montageart | sonstige |
Explosionsgeprüfte Ausführung Ex e | nein |
Anzahl der Klemmstellen je Etage | 2 |
Farbe | blau |
Breite | 5,2 mm |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..2,5 mm² |
Betriebstemperatur | -60..105 °C |
Werkstoff des Isolierkörpers | sonstige |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14..2,5 mm² |
Ausführung elektrischer Anschluss 2 | sonstige |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14..2,5 mm² |
Abschlussplatte erforderlich | nein |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Bemessungsstrom In | 24 A |
Anzahl der Etagen | 1 |
Beschreibung

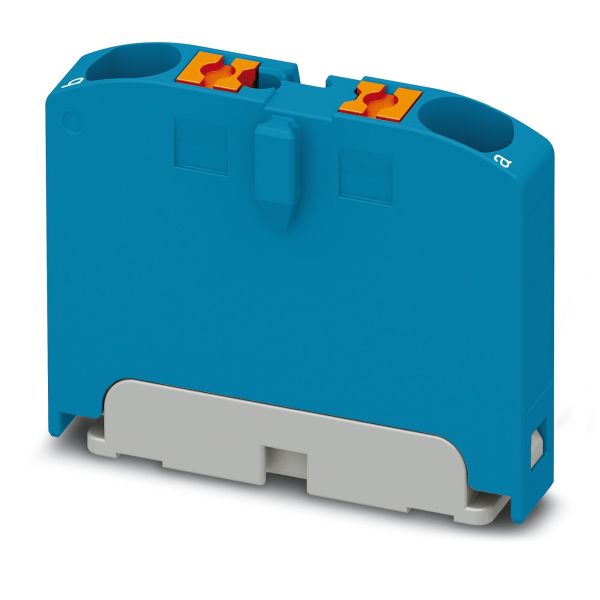

Verteilerblock, Grundklemme, Nennspannung: 450 V, Nennstrom: 24 A, Anschlussart: Push-in-Anschluss, Anzahl der Anschlüsse: 2, Querschnitt: 0,14 mm² - 4 mm², AWG: 26 - 12, Breite: 5,2 mm, Höhe: 21,7 mm, Farbe: blau, Montageart: aufrasten auf TragschienenadapterInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
