Technische Daten
Anschließbarer Leiterquerschnitt eindrähtig | 0,14..4 mm² |
Montageart | sonstige |
Etagen intern gebrückt | nein |
Explosionsgeprüfte Ausführung Ex e | nein |
Anzahl der Klemmstellen je Etage | 2 |
Betriebstemperatur | -60..105 °C |
Breite | 56,5 mm |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14..2,5 mm² |
Ausführung elektrischer Anschluss 2 | sonstige |
Anzahl der Etagen | 1 |
Abschlussplatte erforderlich | nein |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14..2,5 mm² |
Bemessungsstrom In | 24 A |
Tiefe | 28,6 mm |
Werkstoff des Isolierkörpers | sonstige |
Bemessungsspannung | 450 V |
Ausführung elektrischer Anschluss 1 | sonstige |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..2,5 mm² |
Farbe | gelb |
Beschreibung

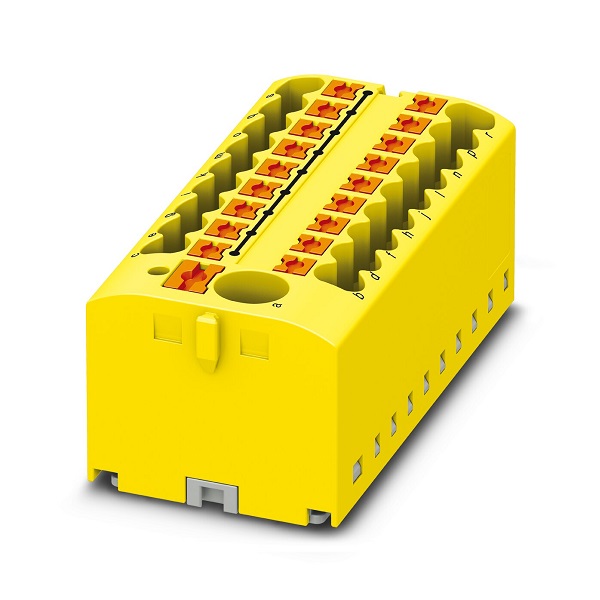

Verteilerblock, die Blöcke sind untereinander über den Leiterschacht brückbar, passende Steckbrücken siehe Zubehör, Grundklemme mit Einspeisung, Nennspannung: 450 V, Nennstrom: 24 A, Anschlussart: Push-in-Anschluss, Abgriff, Querschnitt: 0,14 mm² - 4 mm², Push-in-Anschluss, Sammelanschluss, Bemessungsquerschnitt: 6 mm², Querschnitt: 0,5 mm² - 10 mm², Montageart: aufrasten auf Tragschienenadapter, Direktmontage mit Flansch, Fliegend, Farbe: gelbInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
