Technische Daten
Bemessungsspannung | 690 V |
Montageart | Hutschiene TH35 |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14..2,5 mm² |
Anzahl der Etagen | 1 |
Farbe | blau |
Betriebstemperatur | -60..105 °C |
Breite | 56,5 mm |
Bemessungsstrom In | 24 A |
Abschlussplatte erforderlich | nein |
Explosionsgeprüfte Ausführung Ex e | nein |
Anschließbarer Leiterquerschnitt eindrähtig | 0,14..4 mm² |
Etagen intern gebrückt | nein |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14..2,5 mm² |
Ausführung elektrischer Anschluss 2 | sonstige |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..2,5 mm² |
Ausführung elektrischer Anschluss 1 | sonstige |
Tiefe | 45,7 mm |
Werkstoff des Isolierkörpers | sonstige |
Anzahl der Klemmstellen je Etage | 2 |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Beschreibung

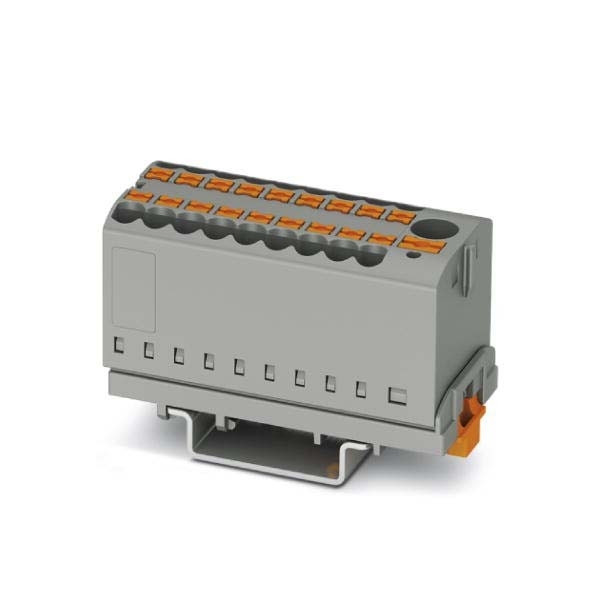

Verteilerblock, die Blöcke sind untereinander über den Leiterschacht brückbar, passende Steckbrücken siehe Zubehör, Block mit waagerechter Ausrichtung und integrierter Einspeisung, Nennspannung: 690 V, Nennstrom: 24 A, Anschlussart: Push-in-Anschluss, Abgriff, Querschnitt: 0,14 mm² - 4 mm², Push-in-Anschluss, Sammelanschluss, Bemessungsquerschnitt: 6 mm², Querschnitt: 0,5 mm² - 10 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: blauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
