Technische Daten
Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14..2,5 mm² |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Anzahl der Klemmstellen je Etage | 2 |
Betriebstemperatur | -60..105 °C |
Anschließbarer Leiterquerschnitt eindrähtig | 0,14..4 mm² |
Breite | 25,6 mm |
Farbe | blau |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..2,5 mm² |
Tiefe | 45,7 mm |
Bemessungsstrom In | 24 A |
Montageart | Hutschiene TH35 |
Werkstoff des Isolierkörpers | sonstige |
Etagen intern gebrückt | nein |
Explosionsgeprüfte Ausführung Ex e | nein |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14..2,5 mm² |
Ausführung elektrischer Anschluss 2 | sonstige |
Anzahl der Etagen | 1 |
Abschlussplatte erforderlich | nein |
Ausführung elektrischer Anschluss 1 | sonstige |
Bemessungsspannung | 690 V |
Beschreibung

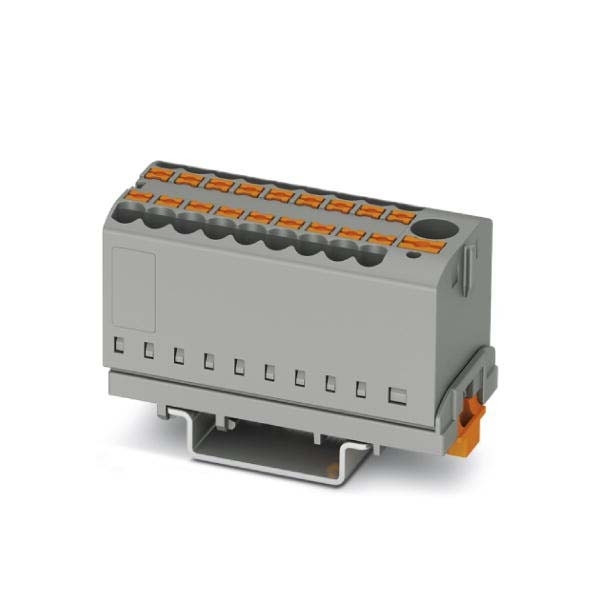

Verteilerblock, die Blöcke sind untereinander über den Leiterschacht brückbar, passende Steckbrücken siehe Zubehör, Block mit waagerechter Ausrichtung und integrierter Einspeisung, Nennspannung: 690 V, Nennstrom: 24 A, Anschlussart: Push-in-Anschluss, Abgriff, Querschnitt: 0,14 mm² - 4 mm², Push-in-Anschluss, Sammelanschluss, Bemessungsquerschnitt: 6 mm², Querschnitt: 0,5 mm² - 10 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: blauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
