Technische Daten
Anschließbarer Leiterquerschnitt mehrdrähtig | 0,2..2,5 mm² |
Explosionsgeprüfte Ausführung Ex e | nein |
Etagen intern gebrückt | nein |
Ausführung elektrischer Anschluss 2 | sonstige |
Anzahl der Etagen | 2 |
Breite/Rastermaß | 7 mm |
Bemessungsspannung | 250 V |
Mit Schirmanschluss | nein |
Montageart | Hutschiene TH35 |
Betriebstemperatur | -60..105 °C |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2..2,5 mm² |
Anzahl der Klemmstellen je Etage | 1 |
Anschließbarer Leiterquerschnitt eindrähtig | 0,2..4 mm² |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Bemessungsstrom In | 20 A |
Höhe bei niedrigstbauender Montageart | 41,5 mm |
Abschlussplatte erforderlich | ja |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,2..2,5 mm² |
Trennfunktion | nein |
Mit PE Anschluss | nein |
Länge | 74,4 mm |
Werkstoff des Isolierkörpers | sonstige |
Quer verbindbar | ja |
Ausführung elektrischer Anschluss 1 | sonstige |
Farbe | orange |
Beschreibung

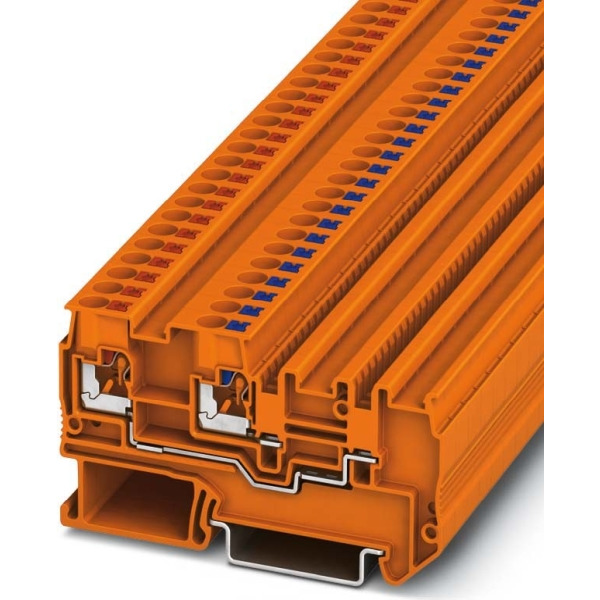

Initiatoren-/Aktorenklemme, Einspeiseklemme, Nennspannung: 250 V, Nennstrom: 20 A, Anschlussart: Push-in-Anschluss, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,2 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: orangeInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
