Technische Daten
Anzahl der Etagen | 4 |
Quer verbindbar | ja |
Bemessungsspannung | 250 V |
Höhe bei niedrigstbauender Montageart | 41,5 mm |
Anschließbarer Leiterquerschnitt eindrähtig | 0,2..4 mm² |
Werkstoff des Isolierkörpers | sonstige |
Mit Schirmanschluss | nein |
Länge | 90,8 mm |
Betriebstemperatur | -60..105 °C |
Abschlussplatte erforderlich | ja |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,2..2,5 mm² |
Trennfunktion | nein |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0,2..2,5 mm² |
Mit PE Anschluss | ja |
Anzahl der Klemmstellen je Etage | 2 |
Ausführung elektrischer Anschluss 2 | sonstige |
Bemessungsstrom In | 20 A |
Explosionsgeprüfte Ausführung Ex e | nein |
Montageart | Hutschiene TH35 |
Farbe | orange |
Ausführung elektrischer Anschluss 1 | sonstige |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2..2,5 mm² |
Etagen intern gebrückt | nein |
Breite/Rastermaß | 7 mm |
Beschreibung

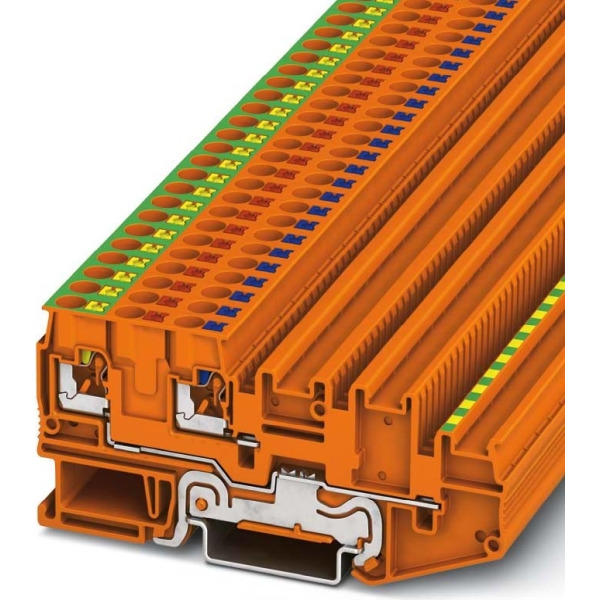

Initiatoren-/Aktorenklemme, Einspeiseklemme mit Schutzleiterfunktion, Nennspannung: 250 V, Nennstrom: 20 A, Anschlussart: Push-in-Anschluss, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,2 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: orangeInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
