Technische Daten
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Tiefe | 116,4 mm |
Anzahl der Etagen | 1 |
Anschließbarer Leiterquerschnitt mehrdrähtig | 95..185 mm² |
Anschließbarer Leiterquerschnitt eindrähtig | 95..185 mm² |
Farbe | grau |
Montageart | Hutschiene TH35 |
Werkstoff des Isolierkörpers | sonstige |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 95..150 mm² |
Bemessungsstrom In | 309 A |
Betriebstemperatur | -60..105 °C |
Anzahl der Klemmstellen je Etage | 2 |
Breite | 31 mm |
Etagen intern gebrückt | nein |
Explosionsgeprüfte Ausführung Ex e | nein |
Ausführung elektrischer Anschluss 1 | Steckklemmanschluss |
Abschlussplatte erforderlich | nein |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 95..185 mm² |
Ausführung elektrischer Anschluss 2 | Steckklemmanschluss |
Bemessungsspannung | 1000 V |
Beschreibung

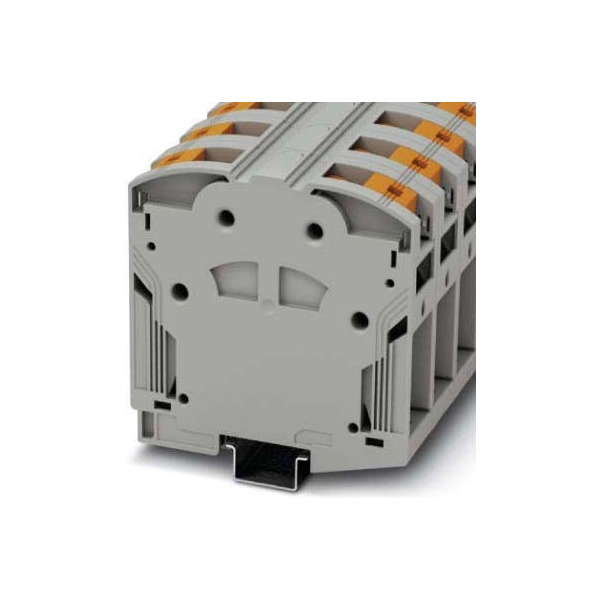

Hochstromklemme, Nennspannung: 1000 V, Nennstrom: 309 A, Anschlussart: Power-Turn-Anschluss, 1. Etage, Querschnitt: 95 mm² - 185 mm², Montageart: NS 35/15, Farbe: grauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
