Technische Daten
Breite/Rastermaß | 8,3 mm |
Bemessungsspannung | 250 V |
Anschließbarer Leiterquerschnitt eindrähtig | 0,14..2,5 mm² |
Etagen intern gebrückt | nein |
Montageart | Hutschiene TH35 |
Bemessungsstrom In | 17,5 A |
Anzahl der Klemmstellen je Etage | 4 |
Abschlussplatte erforderlich | ja |
Betriebstemperatur | -60..105 °C |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14..1,5 mm² |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14..1,5 mm² |
Höhe bei niedrigstbauender Montageart | 55,5 mm |
Werkstoff des Isolierkörpers | sonstige |
Länge | 64 mm |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..1,5 mm² |
Explosionsgeprüfte Ausführung Ex e | nein |
Ausführung elektrischer Anschluss 2 | sonstige |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Ausführung elektrischer Anschluss 1 | sonstige |
Anzahl der Etagen | 4 |
Farbe | grau |
Beschreibung

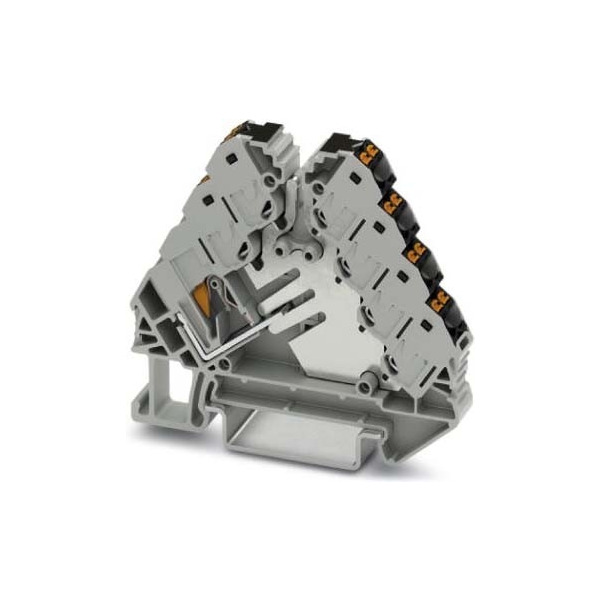

Potenzialverteiler, mit Einspeisemöglichkeit bis zu 6 mm², Nennspannung: 250 V, Nennstrom: 17,5 A, Anschlussart: Push-in-Anschluss, Bemessungsquerschnitt: 1,5 mm², Querschnitt: 0,14 mm² - 2,5 mm², Einspeiseetage, Bemessungsquerschnitt: 4 mm², Querschnitt: 0,2 mm² - 6 mm², Montage: NS 35/7,5, NS 35/15, Farbe: grau, Farbe Anschlusselemente: schwarzInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
