Technische Daten
Ausführung elektrischer Anschluss 2 | sonstige |
Breite/Rastermaß | 5,2 mm |
Abschlussplatte erforderlich | ja |
Farbe | grau |
Betriebstemperatur | -60..105 °C |
Etagen intern gebrückt | nein |
Explosionsgeprüfte Ausführung Ex e | ja |
Länge | 49 mm |
Bemessungsstrom In | 24 A |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14..4 mm² |
Montageart | Hutschiene TH35 |
Bemessungsspannung | 800 V |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..2,5 mm² |
Anschließbarer Leiterquerschnitt eindrähtig | 0,14..4 mm² |
Anzahl der Etagen | 1 |
Anzahl der Klemmstellen je Etage | 2 |
Werkstoff des Isolierkörpers | sonstige |
Ausführung elektrischer Anschluss 1 | sonstige |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14..2,5 mm² |
Höhe bei niedrigstbauender Montageart | 43 mm |
Beschreibung

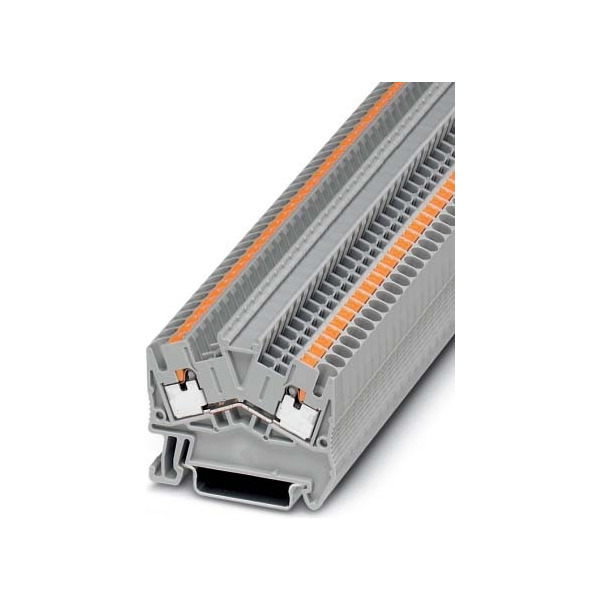

Durchgangsklemme, Nennspannung: 800 V, Nennstrom: 24 A, Anschlussart: Push-in-Anschluss, 1. Etage, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,14 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
